PDU（0U）を19インチラックに設置するには｜PDU取付用金具をご紹介
執筆：営業部
公開日：2025/6/23
PDU電源をラック内に実装する場合、そのままでは取り付かない事がほとんどです。通常はラック内に専用の金具を取り付けることで、PDUが取り付けられる「PDU取付け金具」が必要になってきます。今回はそんな「PDU取付け金具」中から、【0Uタイプ】を紹介します。
ラック内に電源を実装する予定の方はこちらの記事をぜひ読んでみてください。ラックスペースを有効活用した電源搭載が可能となりますよ！
1.PDU取付金具の「０Uタイプ」とは
「0Uタイプ」の「PDU取付金具」とは、ラック内に「縦型」のPDU電源を取付ける際に使用する金具の事です。

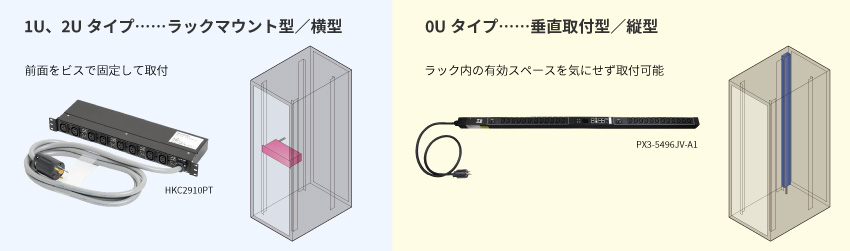

1U・2Uといった19インチラックマウントタイプ※の電源の取付け方を「横型」というに対して、「0Uタイプ」は通常「縦型」と呼ばれ、ラック内の有効スペースを使用せずに取付けできる点が特徴です。
（※ラックマウントとは19インチラックに機器をビスで固定する事です。）
2.0Uタイプを使用するメリットと注意点
0Uタイプを使用するメリット
PDUを検討されるお客様は、電源の口数の多さが気になるポイントだと思います。 横型PDUの場合、取付幅が決まっているため、1Uタイプでのコンセント口数は 6口前後になります。 これに対し縦型の0Uの場合、ラックの高さによって口数も確保できます。 例えば、サーバーラックの一般的な高さ2m（42U）ですと、24口取る事ができます。 またラックマウント部を使用しないため、より多くの機器を実装することが出来ます。
0Uタイプを使用する時の注意点
そんな0Uタイプの縦型PDUを使用する場合、最も注意が必要なのが PDU取付金具が実装するラックに取り付くかどうかという点です。海外製のPDUの場合、純正のラックへの取付けを前提としているため、実装する際には事前に使用するラックに金具が取り付くかどうか確認する事が必須です。またPDUはラックの後方に実装するため奥行のスペースを考慮しておく必要もあります。3.おわりに
いかがだったでしょうか。SETTSUはPDUの海外メーカー・ラリタンと業務提携をしています。
そのため、ラリタンのPDUとSETTSUのラックを選定してもらえれば、それに合わせた取付金具をご案内することが可能です！事前にご相談頂ければ、図面で取付の検証も致します。さらにはPDUをラック実装して納品することもできます。また要望があれば、ご希望のPDUに合わせた取付金具も特注で設計致します。

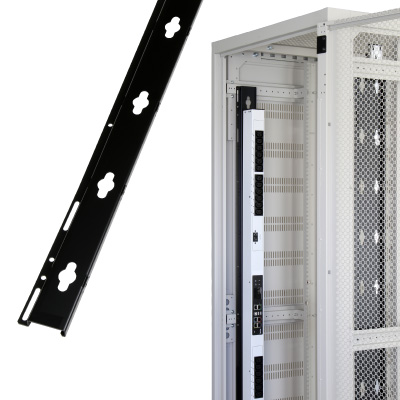

NPO-1650JBP1S（PDU1本取付用）

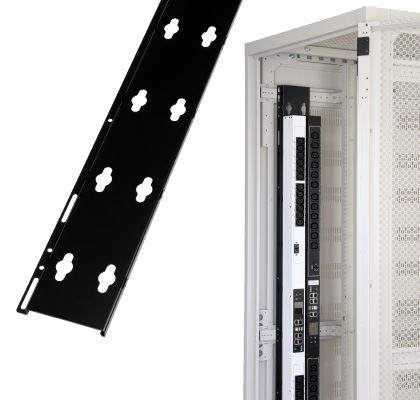

NPO-1650JBP2S（PDU2本取付用）
海外製のPDUにつきものである「納期がかかる」「価格が高い」という難点も、PDU取付金具とあわせてお気軽にご相談下さい！
