バックプレーン VMEbus J1 LB シリーズ
●VMEbus仕様のバックプレーンです。
●煩わしいジャンパーピン操作を不要にした、オートマチックディジーチェインを初めて採用しました。
●高速CPUクロックに対応しています。
●複数のグランド層によりグランドの変動が少ないです。
●クロストークを最小限に抑えています。
●7層又は8層マルチレイヤが標準です。
●全ての信号線を内層にもってくる事による確実なバスラインのデカップリング
●最小限のグランドシフトです。
●オンボードアクティブ又はパッシブターミネーション（インサイドタイプ）から選択できます。
●各スロット間にブロッキングコンデンサーを持っています。
●基準電圧はバックプレーン中央で測定できるよう接続されています。
●1スロット目のリヤ面のみシュラウドを装着しています。
| 各種資料 | カタログ  |
|---|

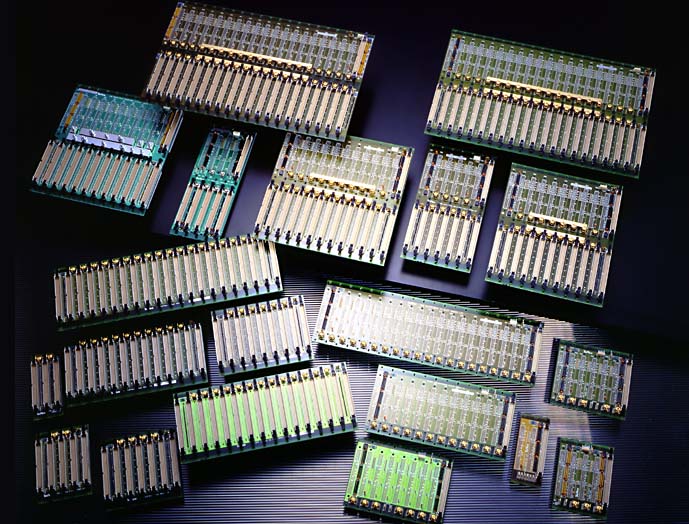

写真はシリーズの代表例になります。
ラインナップ
| 型番 | 在 庫 | 販売 単位 | RoHS 指令 | 幅 (mm) | 高さ (mm) | 奥行 (mm) | 色 外装処理 | 主要 材質 | 仕 様 | 質量 (kg) | 標準価格 (税抜) | 図面ファイル |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LB50502-203-26 | - | 1 | お問合せ | 53.4 | 129.5 | - | - | - | J1タイプ | - | 27,900 | - |
| LB50510-105-00 | - | 1 | お問合せ | 94 | 129.5 | - | - | - | J1タイプ | - | 40,400 | - |
| LB50510-105-20 | - | 1 | お問合せ | 94 | 129.5 | - | - | - | J1タイプ | - | 40,400 | - |
| LB50510-109-00 | - | 1 | お問合せ | 175.3 | 129.5 | - | - | - | J1タイプ | - | 59,500 | - |
| LB50510-109-20 | - | 1 | お問合せ | 175.3 | 129.5 | - | - | - | J1タイプ | - | 59,500 | - |
| LB50510-112-00 | - | 1 | お問合せ | 236.3 | 129.5 | - | - | - | J1タイプ | - | 71,000 | - |
| LB50510-112-20 | - | 1 | お問合せ | 236.3 | 129.5 | - | - | - | J1タイプ | - | 71,000 | - |
| LB50510-113-00 | - | 1 | お問合せ | 256.6 | 129.5 | - | - | - | J1タイプ | - | 74,800 | - |
| LB50510-113-20 | - | 1 | お問合せ | 256.6 | 129.5 | - | - | - | J1タイプ | - | 74,800 | - |
| LB50510-116-00 | - | 1 | お問合せ | 317.5 | 129.5 | - | - | - | J1タイプ | - | 91,100 | - |
| LB50510-116-20 | - | 1 | お問合せ | 317.5 | 129.5 | - | - | - | J1タイプ | - | 91,100 | - |
| LB50510-121-20 | - | 1 | お問合せ | 419.1 | 129.5 | - | - | - | J1タイプ | - | 108,800 | - |
| LB50510-205-20 | - | 1 | お問合せ | 94 | 129.5 | - | - | - | J1タイプ | - | 40,400 | - |
| LB50510-207-20 | - | 1 | お問合せ | 134.7 | 129.5 | - | - | - | J1タイプ | - | 49,200 | - |
| LB50510-212-20 | - | 1 | お問合せ | 236.3 | 129.5 | - | - | - | J1タイプ | - | 71,000 | - |
| LB50510-213-20 | - | 1 | お問合せ | 256.6 | 129.5 | - | - | - | J1タイプ | - | 74,800 | - |
| LB50510-221-20 | - | 1 | お問合せ | 419.1 | 129.5 | - | - | - | J1タイプ | - | 108,800 | - |
※背景が赤くなっている製品は、現在廃番になっております。
※ラックの場合、型番をクリックすると、使用できるアクセサリーの一部がページ下部に表示されます。
