キャビネットラック 【旧仕様】RPC シリーズ
この製品は現在、廃番になっております。
幅が540mmのスリムなアルミフレーム仕様の19インチラック。サイズが豊富です。
●2020年3月末まで発売のシリーズとなります。（詳細は営業所にご確認お願いします。）
●幅が540mmとスリムな19インチキャビネットラックです。
●ラック後面の後板及びベンチレーションパネルの放熱穴より自然換気される構造です。
●ベンチレーションパネルにはファンモーターユニット（RLM-150）またはダストフィルター（RLF-150）が取り付けできます。
●ベンチレーションパネルおよびコネクタープレートの取り付けには脱落防止ねじを使用しています。

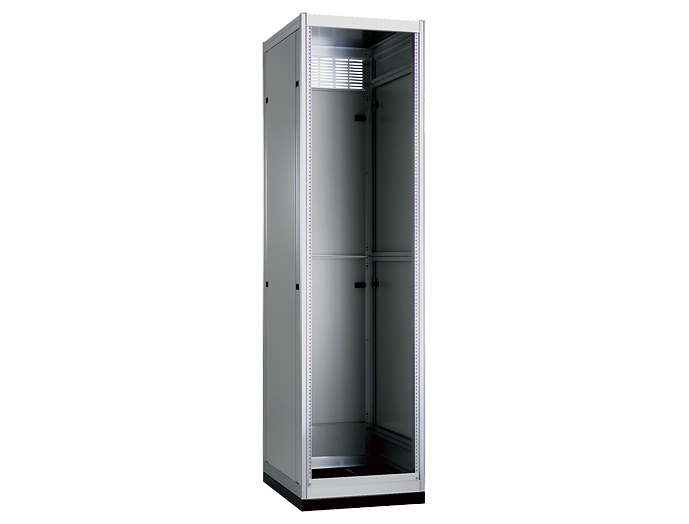

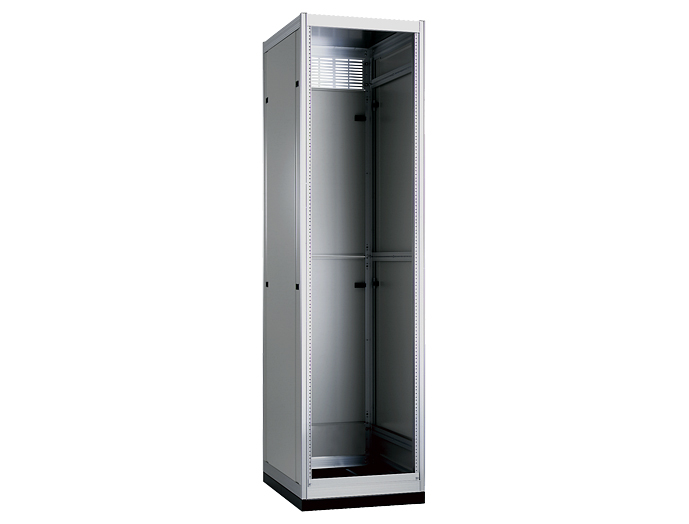

写真は 機種／シリーズの代表例 になります。
ラックtoラックプロジェクト
ラックtoラックプロジェクト対象製品：当社アルミラック（RNCシリーズを除く）
ラインナップ
| 型番 | 在 庫 | 販売 単位 | RoHS 指令 | 幅 (mm) | 高さ (mm) | 奥行 (mm) | 19インチ 規格 | 有効 高さ | 色 外装処理 | 主要 材質 | 仕 様 | 質量 (kg) | 標準価格 (税抜) | 図面ファイル |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RPC-1000-60N7 | - | 1 | 6物質対応 | 540 | 1000 | 600 | JIS | 851mm | ペールグレイ | アルミ･スチール | - | 34.8 | 105,400 | 図面1   図面2 |
アクセサリー
|
|
アイボルト RAEBシリーズ
●キャビネットラックをつるして移動させる場合にラック上面に取り付けます。
●キャビネットラックの簡易固定にも利用できます。
|
|||||
|
|
ジョイントブラケット RPOシリーズ
●ラック同士を連結する金具です。
●機器を実装する前に、パネルマウントフレーム、側板を取り外して連結します。 ●ラックの機種により、使用する個数が異なります。
|
|||||
|
|
HDジョイント RPOシリーズ
●ラック同士を連結する金具です。
●機器を実装する前に、パネルマウントフレーム、側板を取り外して連結します。 ●ラックの機種により、使用する個数が異なります。
|
|||||
|
|
ガイドマウントフレーム RPO2シリーズ
●スライドレールブラケット・サポートアングル（L型レール）を取り付ける場合にラック後側のサイドフレームに取り付けます。
●特設溝に各種ナットを挿入することにより、M5のねじ穴を設けることができます。 類似製品名：マウントアングル
|
|||||
|
|
パネルマウントフレーム RPO2シリーズ
●ラック本体に標準装備されているパネルマウントフレームと同じフレームです。
●ラックの内部に19インチパネルマウント部を増設する目的で使用します。 ●特設溝に各種ナット（クッションナット/ビバークボーイ）を挿入することによりM5のねじ穴を設けることができ、19インチ機器、サポートアングル（L型レール）、スライドレールブラケット等が取り付けできます。 類似製品名：マウントアングル
|
詳細ページアイボルト RAEBシリーズ
●キャビネットラックをつるして移動させる場合にラック上面に取り付けます。
●キャビネットラックの簡易固定にも利用できます。
●キャビネットラックの簡易固定にも利用できます。
RAEB-1018
4個入り
単価 ¥2,280
ジョイントブラケット RPOシリーズ
●ラック同士を連結する金具です。
●機器を実装する前に、パネルマウントフレーム、側板を取り外して連結します。
●ラックの機種により、使用する個数が異なります。
●機器を実装する前に、パネルマウントフレーム、側板を取り外して連結します。
●ラックの機種により、使用する個数が異なります。
RPO-08JB
1個入り
単価 ¥990
HDジョイント RPOシリーズ
●ラック同士を連結する金具です。
●機器を実装する前に、パネルマウントフレーム、側板を取り外して連結します。
●ラックの機種により、使用する個数が異なります。
●機器を実装する前に、パネルマウントフレーム、側板を取り外して連結します。
●ラックの機種により、使用する個数が異なります。
RPO-06HDJ
1個入り
単価 ¥610
ガイドマウントフレーム RPO2シリーズ
●スライドレールブラケット・サポートアングル（L型レール）を取り付ける場合にラック後側のサイドフレームに取り付けます。
●特設溝に各種ナットを挿入することにより、M5のねじ穴を設けることができます。
類似製品名：マウントアングル
●特設溝に各種ナットを挿入することにより、M5のねじ穴を設けることができます。
類似製品名：マウントアングル
RPO2-1000GF
1個入り
単価 ¥3,320
パネルマウントフレーム RPO2シリーズ
●ラック本体に標準装備されているパネルマウントフレームと同じフレームです。
●ラックの内部に19インチパネルマウント部を増設する目的で使用します。
●特設溝に各種ナット（クッションナット/ビバークボーイ）を挿入することによりM5のねじ穴を設けることができ、19インチ機器、サポートアングル（L型レール）、スライドレールブラケット等が取り付けできます。
類似製品名：マウントアングル
●ラックの内部に19インチパネルマウント部を増設する目的で使用します。
●特設溝に各種ナット（クッションナット/ビバークボーイ）を挿入することによりM5のねじ穴を設けることができ、19インチ機器、サポートアングル（L型レール）、スライドレールブラケット等が取り付けできます。
類似製品名：マウントアングル
RPO2-1000PF
1個入り
単価 ¥4,780
※背景が赤くなっている製品は、現在廃番になっております
