小型HUBボックス NFR2 シリーズ

この製品は現在、廃番になっております。

代替型番はコチラになります。

デスクの下におさまる、通信機器/ハブ収納用小型サイズの19インチラック

●通信機器/ハブ収納用小型サイズの19インチラックです。
●デスクの下におさまるコンパクトなサイズは、パソコンやネットワーク用通信機器の収納に適しています。
●熱対策のため、前・後・側面の各面に放熱穴が空いています。
●側板と後板には、別売のファンモーター(RAFMシリーズ 120mm角の機種)を取り付けることができ、強制排気がおこなえます。
●ケーブルをインシュロックタイ等で結束・固定できるように、ラック内(上面/下面)の後方に穴を設けています
●ベースの難燃性膜厚グロメットに穴を開け、配線が可能です。
●アジャスターは、別売のキャスター(NPCT-70S)に取り替え可能です。
●外形サイズは、特別仕様の場合、高さと奥行の変更(H800/D1000mmまで)が可能です。

主要材質スチール
色・外装処理ホワイトグレイ(マンセル7.5Y7.4/0.8)/ブラック(マンセルN1.0)
規格EIA規格
各種資料カタログ PDFファイルをダウンロード取扱説明書 PDFファイルをダウンロード

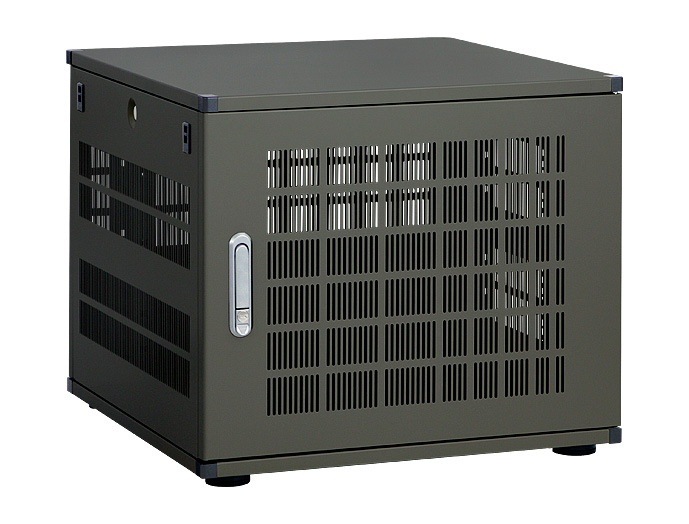

写真は 機種/シリーズの代表例 になります。
専用アクセサリー
共通アクセサリー

各部詳細

前面
●前面ドアは、デザイン性のある放熱穴が開口しています。
●放熱穴のあいたドアは、ワンタッチで着脱が可能です。
●ドアの開閉方向は、標準は右開き(写真と同じ向き)ですが、左開きに容易に付け替えが可能です。
●ドアは、ハンドル部で施錠できます。(同番の鍵付属。鍵番違い対応可能)

ラインナップ

※◎配送センター在庫品 ◯組立品/工場在庫品 ●受注生産品/取寄品 △在庫限り品(生産中止) ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)
19インチ
規格
有効
高さ

外装処理
主要
材質

質量
(kg)
標準価格
(税抜)
図面ファイル
NFR2-09U6060VB - 1 6物質対応 600 516 600 EIA 9U ブラック スチール 後継:SKR-09U6060VB 26.6 67,900 図面1    図面2
