ロブストボックス VCA/VCBシリーズ

様々な用途に適した、丈夫な二重構造の防水・防塵ボックス


 印刷する

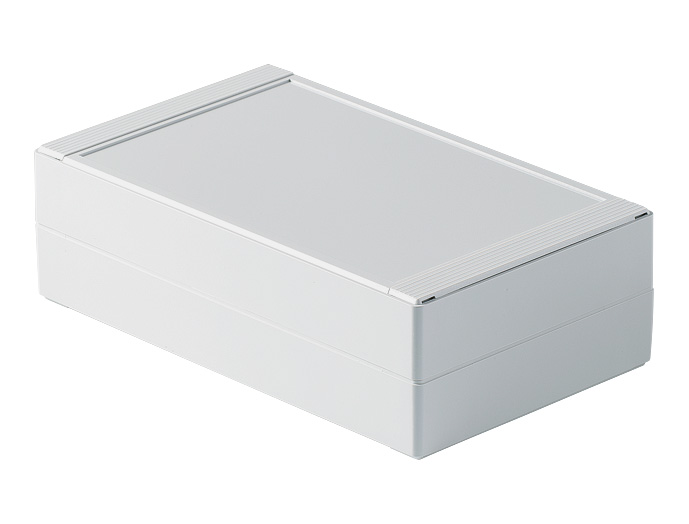

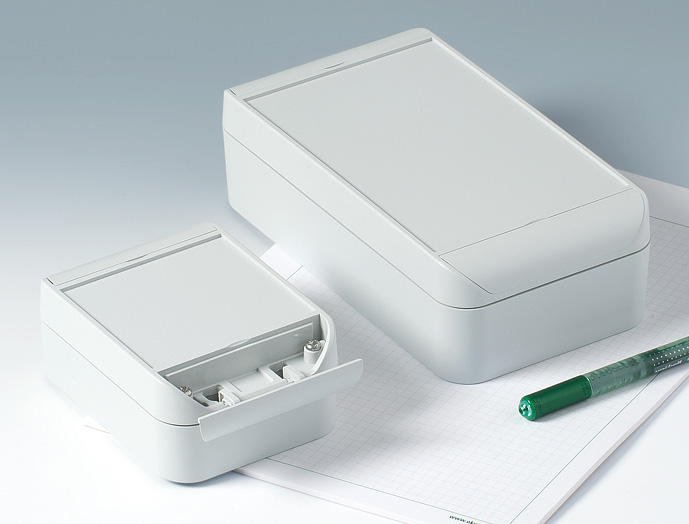

写真はシリーズの
代表例になります。
■特徴
●丈夫な二重構造として設計し、豊富なサイズをご用意しています。
●VCAシリーズは材質がABS、VCBシリーズはポリカーボネートです。
●2種類の材質は、いずれもUL94HB適合素材を用いています。
●ABS製は通常の用途に、ポリカーボネート製は高温や過酷な環境に高い強度を誇ります。

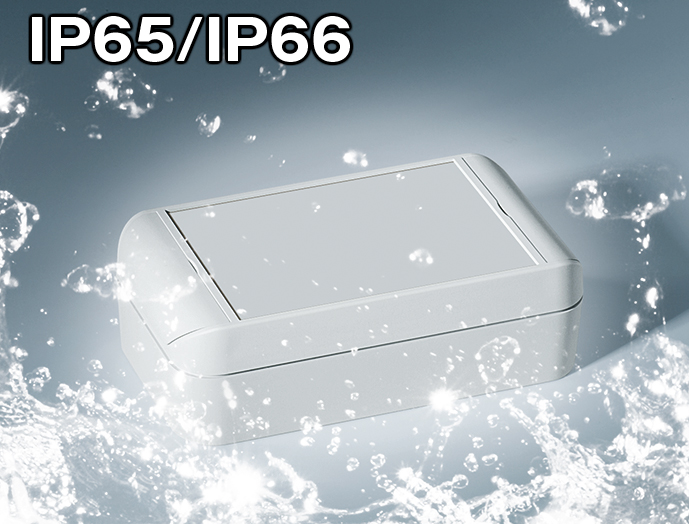

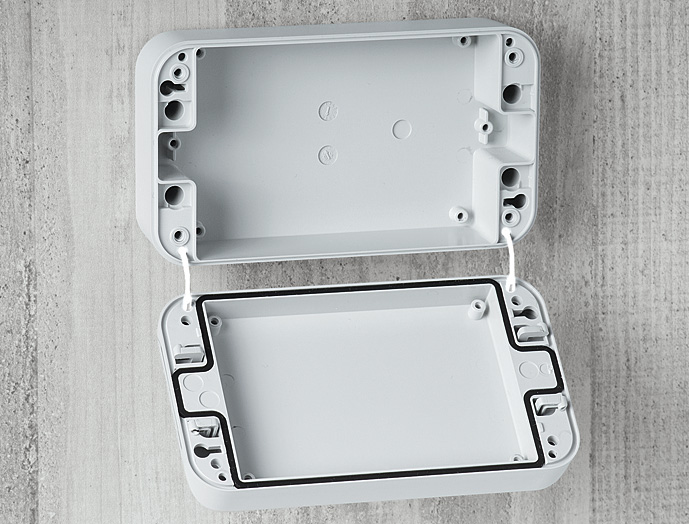

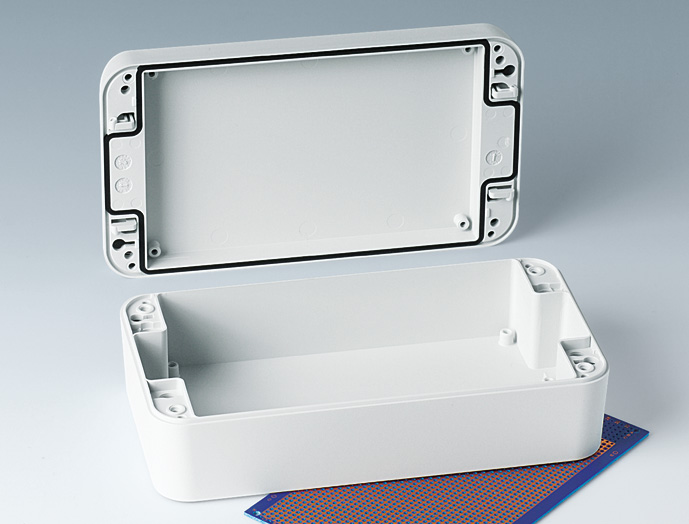

●組み込み済のシーリングパッキンにより、保護等級IP66の高い防水・防塵性能を実現しました。
●組立ビスはシーリングパッキンの外に位置するので、防水性を損ないません。また耐腐食性に優れたビスは、下カバーのタッピング穴にそのままねじ込みます。
●カバー凸型、カバー凹型共に組立ビスを挿入するタッピングが施してあります。
●カバー凹型を上面として使用しても、外観上変わらないリバーシブル構造です。

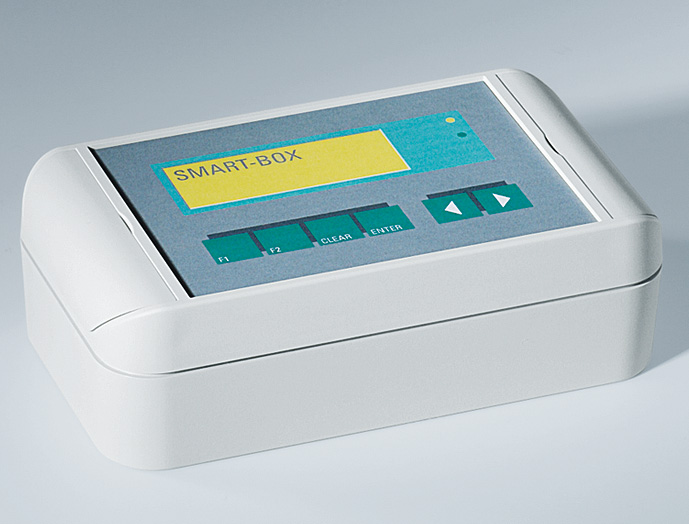

●操作面は凹面(深さ1.0mm)となっており、メンブレンシートを貼り付けることができます。
●カバーストリップは、標準付属品ライトグレイ(穴なし、穴付き)の他に、オプションの5色をご用意しています。

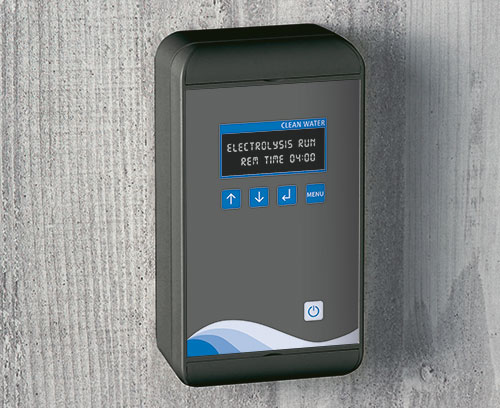

●使用用途は、暖房・換気・機械制御・建設機械などの電機制御に、押しボタンスイッチ・コントローラ・センサーなどの電子分野に、ご利用いただけます。
主要材質 VCAシリーズ:ABS VCBシリーズ:ポリカーボネート
色・外装処理 ライトグレイ
カタログPDFファイルをダウンロード
専用アクセサリー
型番在庫販売単位RoHS指令幅(mm)高さ(mm)奥行(mm)色/外装処理主要材質仕様質量(kg)価格図面ファイル
VCA-0808-06PG [A]1 お問い合わせ806080ライトグレイABSIP66適合-2,540 PDF1
VCA-0808-08PG [A]1 お問い合わせ808080ライトグレイABSIP66適合-3,040 PDF1
VCA-1208-06PG [A]1 お問い合わせ8060120ライトグレイABSIP66適合-2,970 PDF1
VCA-1208-08PG [A]1 お問い合わせ8080120ライトグレイABSIP66適合-3,370 PDF1
VCA-1212-06PG [A]1 お問い合わせ12060120ライトグレイABSIP66適合-3,700 PDF1
VCA-1212-09PG [A]1 お問い合わせ12090120ライトグレイABSIP66適合-4,090 PDF1
VCA-1608-06PG [A]1 お問い合わせ8060160ライトグレイABSIP66適合-3,350 PDF1
VCA-1608-08PG [A]1 お問い合わせ8080160ライトグレイABSIP66適合-3,730 PDF1
VCA-1616-06PG [A]1 お問い合わせ16060160ライトグレイABSIP66適合-5,100 PDF1
VCA-1616-09PG [A]1 お問い合わせ16090160ライトグレイABSIP66適合-5,890 PDF1
VCA-2012-06PG [A]1 お問い合わせ12060200ライトグレイABSIP66適合-4,920 PDF1
VCA-2012-09PG [A]1 お問い合わせ12090200ライトグレイABSIP66適合-5,670 PDF1
VCA-2408-06PG [A]1 お問い合わせ8060240ライトグレイABSIP66適合-4,450 PDF1
VCA-2408-08PG [A]1 お問い合わせ8080240ライトグレイABSIP66適合-5,120 PDF1
VCA-2412-06PG [A]1 お問い合わせ12060240ライトグレイABSIP66適合-5,530 PDF1
型番在庫販売単位RoHS指令幅(mm)高さ(mm)奥行(mm)色/外装処理主要材質仕様質量(kg)価格図面ファイル
VCA-2412-09PG [A]1 お問い合わせ12090240ライトグレイABSIP66適合-6,000 PDF1
VCA-2416-06PG [A]1 お問い合わせ16060240ライトグレイABSIP66適合-6,000 PDF1
VCA-2416-09PG [A]1 お問い合わせ16090240ライトグレイABSIP66適合-6,590 PDF1
VCA-2416-12PG [A]1 お問い合わせ160120240ライトグレイABSIP66適合-8,980 PDF1
VCA-3020-08PG [C]1 お問い合わせ20080300ライトグレイABSIP66適合-14,990 PDF1
VCA-3020-12PG [C]1 お問い合わせ200120300ライトグレイABSIP66適合-16,760 PDF1
VCA-3020-16PG [C]1 お問い合わせ200160300ライトグレイABSIP66適合-18,230 PDF1
VCA-3624-08PG [C]1 お問い合わせ24080360ライトグレイABSIP66適合-18,380 PDF1
VCA-3624-12PG [C]1 お問い合わせ240120360ライトグレイABSIP66適合-19,400 PDF1
VCA-3624-16PG [C]1 お問い合わせ240160360ライトグレイABSIP66適合-22,790 PDF1
VCB-0808-06PG [C]1 お問い合わせ806080ライトグレイポリカーボネートIP66適合-3,680 PDF1
VCB-0808-08PG [C]1 お問い合わせ808080ライトグレイポリカーボネートIP66適合-4,370 PDF1
VCB-1208-06PG [C]1 お問い合わせ8060120ライトグレイポリカーボネートIP66適合-4,260 PDF1
VCB-1208-08PG [C]1 お問い合わせ8080120ライトグレイポリカーボネートIP66適合-4,880 PDF1
VCB-1212-06PG [C]1 お問い合わせ12060120ライトグレイポリカーボネートIP66適合-5,320 PDF1
型番在庫販売単位RoHS指令幅(mm)高さ(mm)奥行(mm)色/外装処理主要材質仕様質量(kg)価格図面ファイル
VCB-1212-09PG [C]1 お問い合わせ12090120ライトグレイポリカーボネートIP66適合-5,910 PDF1
VCB-1608-06PG [C]1 お問い合わせ8060160ライトグレイポリカーボネートIP66適合-4,870 PDF1
VCB-1608-08PG [C]1 お問い合わせ8080160ライトグレイポリカーボネートIP66適合-5,340 PDF1
VCB-1616-06PG [C]1 お問い合わせ16060160ライトグレイポリカーボネートIP66適合-7,320 PDF1
VCB-1616-09PG [C]1 お問い合わせ16090160ライトグレイポリカーボネートIP66適合-8,350 PDF1
VCB-2012-06PG [C]1 お問い合わせ12060200ライトグレイポリカーボネートIP66適合-7,030 PDF1
VCB-2012-09PG [C]1 お問い合わせ12090200ライトグレイポリカーボネートIP66適合-8,060 PDF1
VCB-2408-06PG [C]1 お問い合わせ8060240ライトグレイポリカーボネートIP66適合-6,170 PDF1
VCB-2408-08PG [C]1 お問い合わせ8080240ライトグレイポリカーボネートIP66適合-7,250 PDF1
VCB-2412-06PG [C]1 お問い合わせ12060240ライトグレイポリカーボネートIP66適合-7,860 PDF1
VCB-2412-09PG [C]1 お問い合わせ12090240ライトグレイポリカーボネートIP66適合-8,750 PDF1
VCB-2416-06PG [C]1 お問い合わせ16060240ライトグレイポリカーボネートIP66適合-8,540 PDF1
VCB-2416-09PG [C]1 お問い合わせ16090240ライトグレイポリカーボネートIP66適合-9,440 PDF1
VCB-2416-12PG [C]1 お問い合わせ160120240ライトグレイポリカーボネートIP66適合-12,690 PDF1
※背景が赤くなっている製品は、現在廃番になっております。
[A]配送センター在庫品 [B]組立品/工場在庫品 [C]受注生産品/取寄品
