コンソールデスク タイプA LEDシリーズ

機器の収納に適した構造のコンソールデスク


 印刷する

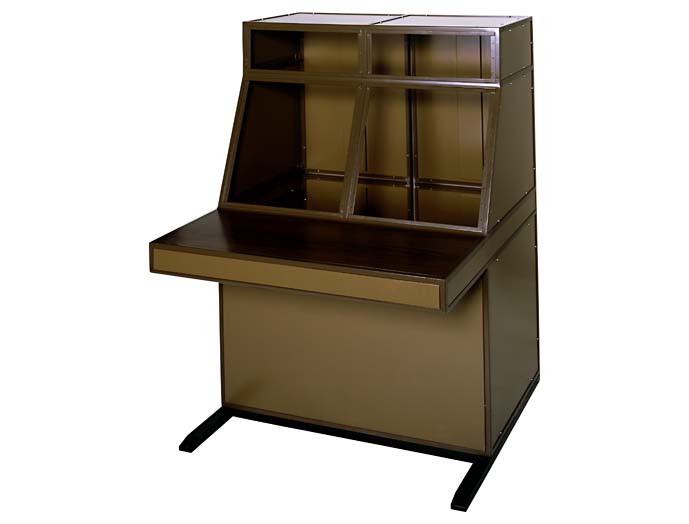

写真はシリーズの
代表例になります。

アルミ製
■特徴
●20/30コンストラクショナルシステム(アルミのフレームとコーナー)を使用したコンソールデスクです。
●機器の収納に適した構造です。
●本シリーズは単連型LED-500Aと2連型LED-1000Aの2種類用意されています。
●パネル幅は19インチ用に設計されており、取り付けピッチはJIS規格に準拠しています。
●コンソールの最上部は150m/mの有効高さを設け、計器を含むディスプレー関係取り付けのパネルに利用して頂くことができるようになっています。
●幾種類もの弊社システムアクセサリー製品を取り付けることができます。
●コンソールのニーホール内部には電源ユニットのほか各種の機器を収納できる空間が設けられており、正面部からはニーホールカバーにて保護されています。
●テーブル面はデコラ貼り仕上げとなっています。
主要材質 アルミ・スチール
色・外装処理 テキサスブラウン・アンバー
規格 JIS規格
カタログPDFファイルをダウンロード
型番在庫販売単位RoHS指令幅(mm)高さ(mm)奥行(mm)19インチ規格有効高さ色/外装処理主要材質仕様質量(kg)価格図面ファイル
LED-1000A [C]1 お問い合わせ1028.11414.31047.7JIS-テキサスブラウン・アンバーアルミ・スチール-- OPEN PRICE -
LED-500A [C]1 お問い合わせ5221414.31047.7JIS-テキサスブラウン・アンバーアルミ・スチール-- OPEN PRICE -
※背景が赤くなっている製品は、現在廃番になっております。
[A]配送センター在庫品 [B]組立品/工場在庫品 [C]受注生産品/取寄品
