コンソールデスク LEAシリーズ

ユニットシャーシ収納に適した構造のコンソールデスク


 印刷する

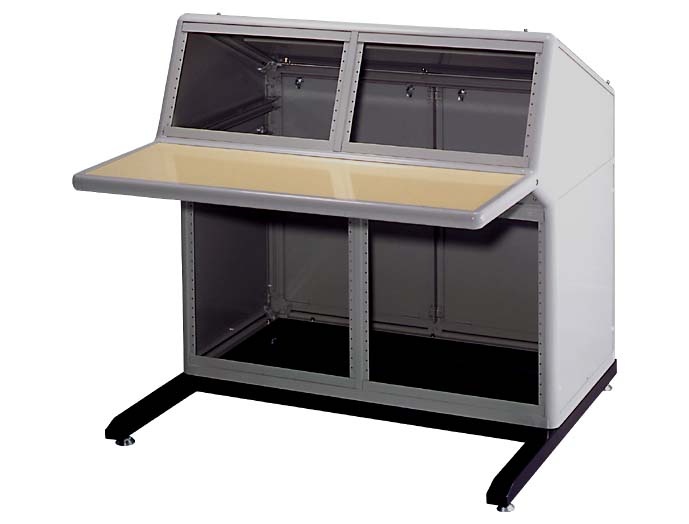

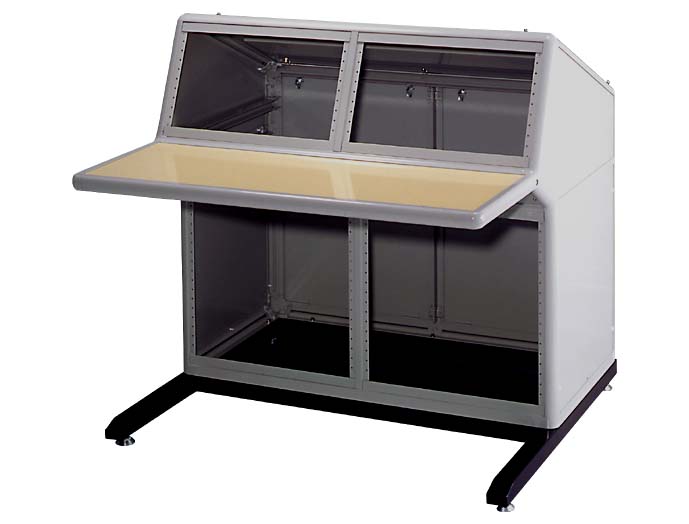

写真はシリーズの
代表例になります。

アルミ製
■特徴
●20/30コンストラクショナルシステム(アルミのフレームとコーナー)を使用したコンソールデスクです。
●ユニットシャーシ収納に適した構造です。
●パネル幅19インチ用に設計されており、取り付けピッチはJIS規格に準じています。
●幾種類もの弊社システムアクセサリー製品を取り付けることができます。
●コンソールデスク内部のメンテナンス作業を迅速にする為トップカバー及びリヤカバーが開閉・脱着の構造になっています。さらにサイドカバーの取りはずしをしたい場合、サイドカバーはカヌークリップで着装されており、使用カヌークリップの脱力が約6kgですので、ニッパーの刃先でカヌークリップの首下部分をはさみこむようにしますと簡単にぬくことができます。
●本製品はユニットシャーシ収納部が単連・2連・3連の3種類用意されております。使用の一例として、下部にユニットシャーシを実装し、上部傾斜面部にディスプレイ、又はコントロールパネルを実装させることができます。特に2連3連の場合は、中間第2Hビラ及びブランクパネル25を取りはずすことによりコンソールの横幅いっぱいの内形寸法でコントロールパネルを取り付けることができます。
●コンソール本体はウィドニー部材を使用しています。
主要材質 アルミ・スチール
色・外装処理 ライトグレイイッシュグリーン(マンセル7.5BG7/1.5)・ベージュ(マンセル2.5Y9/4)
規格 JIS規格
カタログPDFファイルをダウンロード
型番在庫販売単位RoHS指令幅(mm)高さ(mm)奥行(mm)19インチ規格有効高さ色/外装処理主要材質仕様質量(kg)価格図面ファイル
LEA-0550 [C]1 お問い合わせ547.410471086JIS-ライトグレイイッシュグリーン(マンセル7.5BG7/1.5)・ベージュ(マンセル2.5Y9/4)アルミ・スチール-- OPEN PRICE -
LEA-1050 [C]1 お問い合わせ1053.510471086JIS-ライトグレイイッシュグリーン(マンセル7.5BG7/1.5)・ベージュ(マンセル2.5Y9/4)アルミ・スチール-- OPEN PRICE -
LEA-1560 [C]1 お問い合わせ1559.610471086JIS-ライトグレイイッシュグリーン(マンセル7.5BG7/1.5)・ベージュ(マンセル2.5Y9/4)アルミ・スチール-- OPEN PRICE -
※背景が赤くなっている製品は、現在廃番になっております。
[A]配送センター在庫品 [B]組立品/工場在庫品 [C]受注生産品/取寄品
