パネルマウントフレーム RKOシリーズ


 印刷する

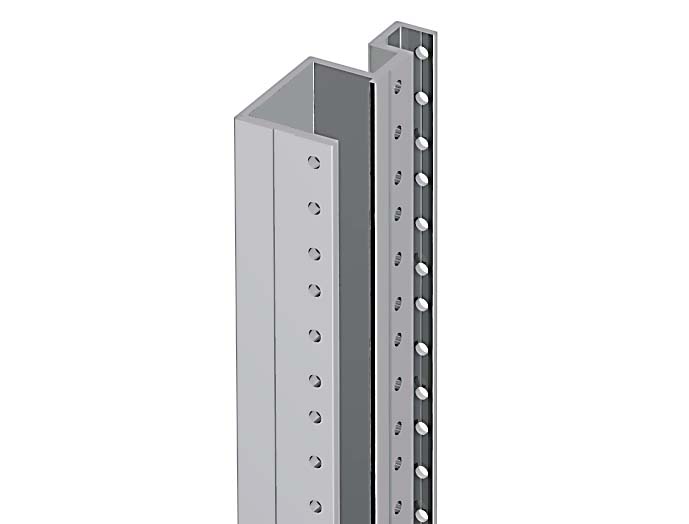

写真はシリーズの
代表例になります。
 ■特徴

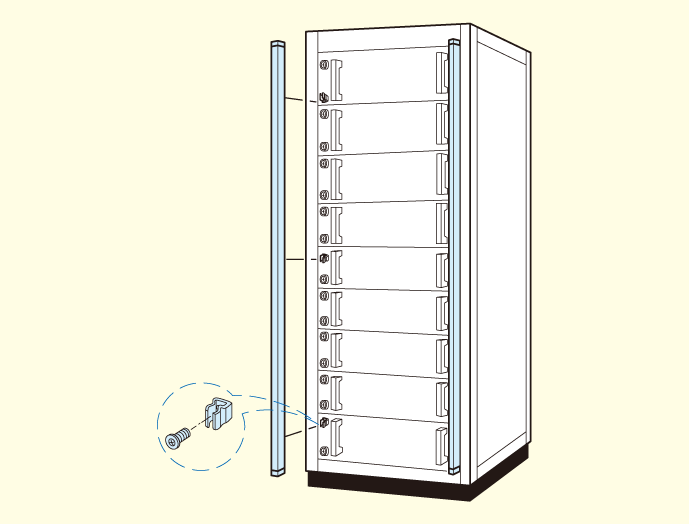

●ラックの内部に19インチパネルマウント部を増設する場合、使用します。
●サイドフレームに対して取り付けます。
●パネルマウント及びサポートアングル取付面にはEIAユニットシール（RAUS-50U）を貼り付けできる溝を設けています。
主要材質 アルミ
色・外装処理 B2アルマイト
カタログPDFファイルをダウンロード
型番在庫販売単位RoHS指令幅(mm)高さ(mm)奥行(mm)19インチ規格色/外装処理主要材質適合製品シリーズ名仕様質量(kg)価格図面ファイル
RKO-0680PF-M5 [B]1 対応35446.679-B2アルマイトアルミRKD(H678)-0.66,910 PDF1
RKO-0681PF-M5 [B]1 対応35446.679-B2アルマイトアルミRKD(H678)　NKD-0.66,910 PDF1
RKO-0750PF-M5 [A]1 対応3560379-B2アルマイトアルミRKC(H750)　RKD(H770)-0.87,910 PDF1
RKO-0751PF-M5 [A]1 対応35579.9579-B2アルマイトアルミRKC(H750)　RKD(H770)-0.88,100 PDF1
RKO-1000PF-M5 [A]1 対応3585379-B2アルマイトアルミRKC(H1000)-1.28,510 PDF1
RKO-1001PF-M5 [A]1 対応35846.6579-B2アルマイトアルミRKC(H1000)-1.28,660 PDF1
RKO-1250PF-M5 [A]1 対応35110379-B2アルマイトアルミRKC(H1250)-1.59,510 PDF1
RKO-1251PF-M5 [A]1 対応351068.979-B2アルマイトアルミRKC(H1250)-1.59,810 PDF1
RKO-1500PF-M5 [A]1 対応35135379-B2アルマイトアルミRKC(H1500)-1.911,000 PDF1
RKO-1501PF-M5 [A]1 対応351335.679-B2アルマイトアルミRKC(H1500)-1.911,200 PDF1
RKO-1750PF-M5 [A]1 対応35160379-B2アルマイトアルミRKC(H1750)-2.212,200 PDF1
RKO-1751PF-M5 [A]1 対応351602.379-B2アルマイトアルミRKC(H1750)-2.212,700 PDF1
RKO-2050PF-M5 [A]1 対応35190379-B2アルマイトアルミRKC(H2050)-2.613,500 PDF1
RKO-2051PF-M5 [A]1 対応35186979-B2アルマイトアルミRKC(H2050)-2.613,800 PDF1
※背景が赤くなっている製品は、現在廃番になっております。
[A]配送センター在庫品　[B]組立品/工場在庫品　[C]受注生産品/取寄品
