サブラック FRSシリーズ

アウトレットセール!対象品は仕様欄「セール品」を参照ください。


 印刷する

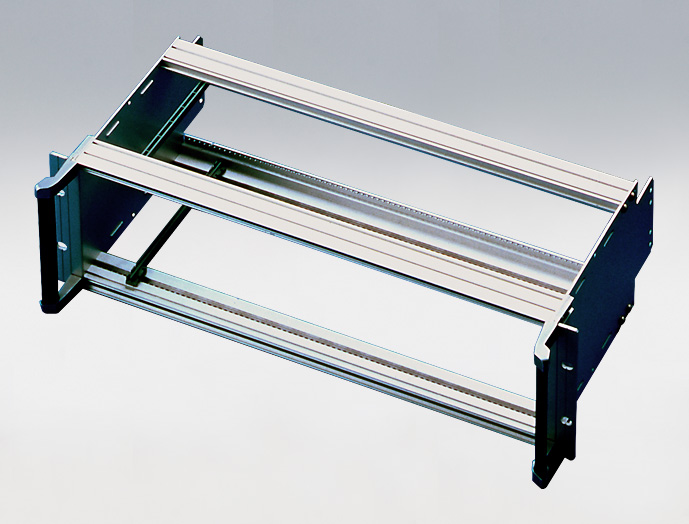

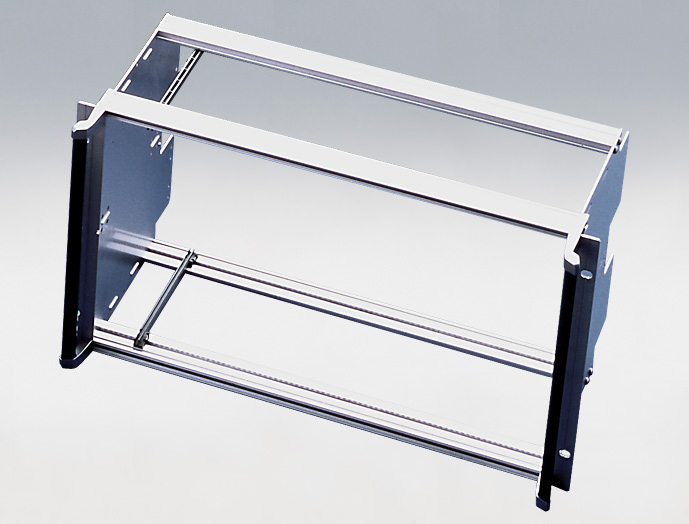

写真はシリーズの
代表例になります。
■特徴
●VME bus対応
●IEC60297-3及びDIN41 494第2項の両規格に準拠した19インチサブラックです。(3J及び4Jタイプについては、高さをJIS C 6010-2(付属書0)に合致させたものです。)
●FRSシリーズとオプションは細部にわたり留意して設計、製作されており、機械的強度にも優れた高品質のサブラックとなっています。
●本体及びアルミ部材は全て導通処理を施しています。
●FRS-□□17F-84IHGの場合、フロントWフレームは挿抜ハンドル(LMシリーズ)が使用できます。(FRS-1317-84IHGは下側のみ)
●豊富な純正オプションを用意しているほか、プリント基板、プラグインユニット、ツーピースコネクタ、VMEbus製品など、多くのアクセサリー製品を豊富に取り揃えています。
●規格に準拠して構造設計されているためプラグインユニット、プリント基板との互換性に優れています。
●本製品は組み立て式のキットでの販売になります。組み立てにはプラスドライバー等の一般的な工具が必要になります。
主要材質 アルミ
色・外装処理 型番末尾H/N:B2アルマイト 型番末尾G:化成皮膜処理
規格 JIS規格 EIA規格
組立仕様 組立てキット
備考 アウトレットセールはトップページに掲載の特設ページをご覧ください
カタログPDFファイルをダウンロード
専用アクセサリー
型番在庫販売単位RoHS指令幅(mm)高さ(mm)奥行(mm)19インチ規格色/外装処理主要材質仕様質量(kg)価格図面ファイル
FRS-1317-84AHG [A]1 対応482.6132.5178EIAフレーム・サイドプレート・マウントアングル:化成皮膜処理アルミ3Uシングルハイト1.312,400 PDF1 DXF1
FRS-1317-84BHG [A]1 お問い合わせ482.6132.5178EIAフレーム・サイドプレート・マウントアングル:化成皮膜処理アルミ3Uシングルハイト1.414,100 PDF1 DXF1
FRS-1317-84IHG [A]1 対応482.6132.5178EIAフレーム・サイドプレート・マウントアングル:化成皮膜処理アルミ3Uシングルハイト挿抜ハンドル対応型1.319,300 PDF1 DXF1
FRS-1317F-84AH [A]1 対応482.6132.5178EIAフレーム・サイドプレート・マウントアングル:B2アルマイトアルミ3Uシングルハイト 最大70%OFF セール品1.312,400 -
FRS-1323-84AHG [A]1 対応482.6132.5238EIAフレーム・サイドプレート・マウントアングル:化成皮膜処理アルミ3Uシングルハイト1.413,200 PDF1 DXF1
FRS-1323-84BHG [A]1 対応482.6132.5238EIAフレーム・サイドプレート・マウントアングル:化成皮膜処理アルミ3Uシングルハイト1.514,900 PDF1 DXF1
FRS-1323F-84AH [A]1 対応482.6132.5238EIAフレーム・サイドプレート・マウントアングル:B2アルマイトアルミ3Uシングルハイト 最大70%OFF セール品1.413,200 -
FRS-1323F-84BH [A]1 対応482.6132.5238EIAフレーム・サイドプレート・マウントアングル:B2アルマイトアルミ3Uシングルハイト 最大70%OFF セール品1.514,900 -
FRS-1517-84AHG [A]1 対応482.6149178JISフレーム・サイドプレート・マウントアングル:化成皮膜処理アルミ3Jハイト1.3512,400 PDF1 DXF1
FRS-1523-84AHG [A]1 対応482.6149238JISフレーム・サイドプレート・マウントアングル:化成皮膜処理アルミ3Jハイト1.4513,300 PDF1 DXF1
FRS-2017-84AHG [A]1 お問い合わせ482.6199178JISフレーム・サイドプレート・マウントアングル:化成皮膜処理アルミ4Jハイト1.6513,300 PDF1 DXF1
FRS-2017F-84AH [A]1 対応482.6199178JISフレーム・サイドプレート・マウントアングル:B2アルマイトアルミ4Jハイト 最大70%OFF セール品1.6513,300 -
FRS-2023-84AHG [A]1 対応482.6199238JISフレーム・サイドプレート・マウントアングル:化成皮膜処理アルミ4Jハイト1.7514,100 PDF1 DXF1
FRS-2617-84AHG [A]1 対応482.6265.9178EIAフレーム・サイドプレート・マウントアングル:化成皮膜処理アルミ6Uダブルハイト1.7513,800 PDF1 DXF1
FRS-2617-84BHG [A]1 対応482.6265.9178EIAフレーム・サイドプレート・マウントアングル:化成皮膜処理アルミ6Uダブルハイト1.8515,600 PDF1 DXF1
型番在庫販売単位RoHS指令幅(mm)高さ(mm)奥行(mm)19インチ規格色/外装処理主要材質仕様質量(kg)価格図面ファイル
FRS-2617-84IHG [A]1 対応482.6265.9178EIAフレーム・サイドプレート・マウントアングル:化成皮膜処理アルミ6Uダブルハイト挿抜ハンドル対応型1.7522,900 PDF1 DXF1
FRS-2617F-84AH [A]1 対応482.6265.9178EIAフレーム・サイドプレート・マウントアングル:B2アルマイトアルミ6Uダブルハイト 最大70%OFF セール品1.7513,800 -
FRS-2617F-84BH [A]1 対応482.6265.9178EIAフレーム・サイドプレート・マウントアングル:B2アルマイトアルミ6Uダブルハイト 最大70%OFF セール品1.8515,600 -
FRS-2623-84AHG [A]1 対応482.6265.9238EIAフレーム・サイドプレート・マウントアングル:化成皮膜処理アルミ6Uダブルハイト1.916,400 PDF1 DXF1
FRS-2623-84BHG [A]1 対応482.6265.9238EIAフレーム・サイドプレート・マウントアングル:化成皮膜処理アルミ6Uダブルハイト218,100 PDF1 DXF1
FRS-2623F-84BH [A]1 対応482.6265.9238EIAフレーム・サイドプレート・マウントアングル:B2アルマイトアルミ6Uダブルハイト 最大70%OFF セール品218,100 -
FRS-3917-84ANG [A]1 お問い合わせ482.6399.3178EIAフレーム・サイドプレート・マウントアングル:化成皮膜処理アルミ9Uトリプルハイト2.219,800 PDF1 DXF1
FRS-3917-84BNG [A]1 お問い合わせ482.6399.3178EIAフレーム・サイドプレート・マウントアングル:化成皮膜処理アルミ9Uトリプルハイト2.321,900 PDF1 DXF1
FRS-3917F-84AN [A]1 対応482.6399.3178EIAフレーム・サイドプレート・マウントアングル:B2アルマイトアルミ9Uトリプルハイト 最大70%OFF セール品2.219,800 -
FRS-3917F-84BN [A]1 対応482.6399.3178EIAフレーム・サイドプレート・マウントアングル:B2アルマイトアルミ9Uトリプルハイト 最大70%OFF セール品2.321,900 -
FRS-3923-84ANG [A]1 対応482.6399.3238EIAフレーム・サイドプレート・マウントアングル:化成皮膜処理アルミ9Uトリプルハイト2.4522,000 PDF1 DXF1
FRS-3923-84BNG [A]1 お問い合わせ482.6399.3238EIAフレーム・サイドプレート・マウントアングル:化成皮膜処理アルミ9Uトリプルハイト2.5724,100 PDF1 DXF1
FRS-3923F-84AN [A]1 対応482.6399.3238EIAフレーム・サイドプレート・マウントアングル:B2アルマイトアルミ9Uトリプルハイト 最大70%OFF セール品2.4522,000 -
FRS-3923F-84BN [A]1 対応482.6399.3238EIAフレーム・サイドプレート・マウントアングル:B2アルマイトアルミ9Uトリプルハイト 最大70%OFF セール品2.5724,100 -
FRS-3929-84ANG [A]1 対応482.6399.3298EIAフレーム・サイドプレート・マウントアングル:化成皮膜処理アルミ9Uトリプルハイト2.725,000 PDF1 DXF1
型番在庫販売単位RoHS指令幅(mm)高さ(mm)奥行(mm)19インチ規格色/外装処理主要材質仕様質量(kg)価格図面ファイル
FRS-3929-84BNG [A]1 対応482.6399.3298EIAフレーム・サイドプレート・マウントアングル:化成皮膜処理アルミ9Uトリプルハイト2.827,100 PDF1 DXF1
FRS-3929F-84AN [A]1 対応482.6399.3298EIAフレーム・サイドプレート・マウントアングル:B2アルマイトアルミ9Uトリプルハイト 最大70%OFF セール品2.725,000 -
FRS-3929F-84BN [A]1 対応482.6399.3298EIAフレーム・サイドプレート・マウントアングル:B2アルマイトアルミ9Uトリプルハイト 最大70%OFF セール品2.827,100 -
※背景が赤くなっている製品は、現在廃番になっております。
[A]配送センター在庫品 [B]組立品/工場在庫品 [C]受注生産品/取寄品
