コンソールデスク LEFシリーズ


 印刷する

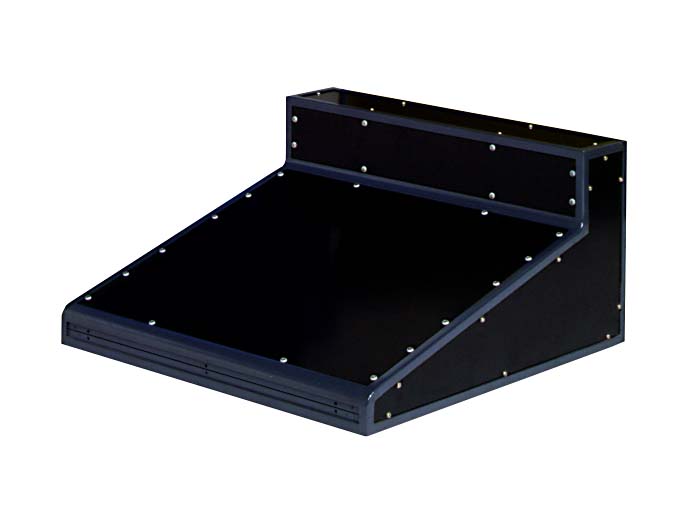

写真はシリーズの
代表例になります。

アルミ製
■特徴
●20/30コンストラクショナルシステム(アルミのフレームとコーナー)を使用したコンソールデスクです。
●本シリーズはコンソールの横幅寸法を3種類設けています。
●なかでも横幅の一番短いLEF-500はは19インチパネル用に設計されており、全機種を通じて縦方向の取り付けピッチはJIS規格に準拠しています。
●各機種ともあらかじめパネルは付属されていますので操作部品の取り付け加工をすぐに行うことができます。
主要材質 アルミ・スチール
色・外装処理 ウォームグレイ・ブラックアルマイト
規格 JIS規格
カタログPDFファイルをダウンロード
型番在庫販売単位RoHS指令幅(mm)高さ(mm)奥行(mm)19インチ規格有効高さ色/外装処理主要材質仕様質量(kg)価格図面ファイル
LEF-500 [C]1 お問い合わせ516363.1766JIS-ウォームグレイ・ブラックアルマイトアルミ・スチール-- OPEN PRICE -
LEF-700 [C]1 お問い合わせ700363.1766JIS-ウォームグレイ・ブラックアルマイトアルミ・スチール-- OPEN PRICE -
LEF-800 [C]1 お問い合わせ800363.1766JIS-ウォームグレイ・ブラックアルマイトアルミ・スチール-- OPEN PRICE -
※背景が赤くなっている製品は、現在廃番になっております。
[A]配送センター在庫品 [B]組立品/工場在庫品 [C]受注生産品/取寄品
