ベンチレーション側板 FDO シリーズ

●キャビネットラックFDCシリーズ専用の放熱穴付の側板です。
●標準ラックの側板と交換して使用します。
●工具無しで、簡単に着脱できます。
●外装色はホワイトグレイ/ライトキャメルの2色から選択できます。
●サイズにより、放熱穴の数が異なります。

主要材質スチール
色・
外装処理
ライトキャメル(マンセル2.5Y6.2/2.1) 型番末尾W:ホワイトグレイ(マンセル7.5Y7.4/0.8)
各種資料カタログ PDFファイルをダウンロード

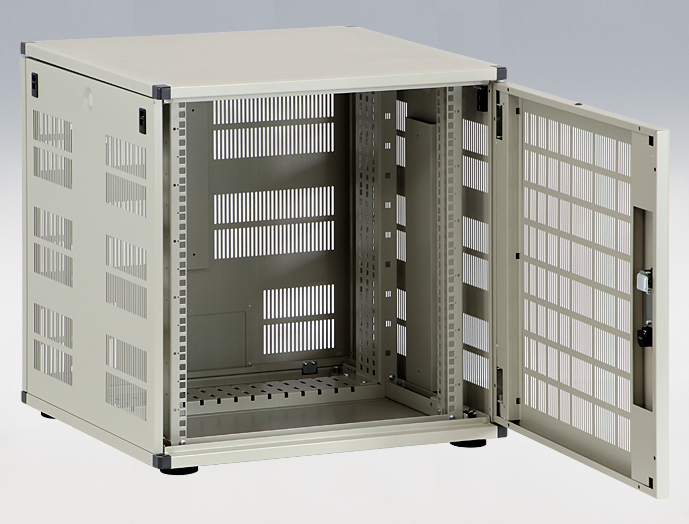

写真はシリーズの代表例になります。

ラインナップ

※◎配送センター在庫品 ◯組立品/工場在庫品 ●受注生産品/取寄品 △在庫限り品(生産中止) ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております。
※ラックの場合、型番をクリックすると、使用できるアクセサリーの一部がページ下部に表示されます。
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)

外装処理
主要
材質
適合製品シリーズ名
質量
(kg)
標準価格
(税抜)
図面ファイル
FDO-0745SPV 210物質対応7639329ライトキャメルスチールFDC(D450)-3.712,260図面1
FDO-0745SPVB 210物質対応7639329ブラックスチールFDC(D450)-3.712,260図面1
FDO-0745SPVW 210物質対応7639329ホワイトグレイスチールFDC(D450)-3.712,260図面1
FDO-0755SPV 210物質対応7639429ライトキャメルスチールFDC(D550)-4.514,010図面1
FDO-0755SPVB 210物質対応7639429ブラックスチールFDC(D550)-4.514,010図面1
FDO-0755SPVW 210物質対応7639429ホワイトグレイスチールFDC(D550)-4.514,010図面1
FDO-0765SPV 210物質対応7639529ライトキャメルスチールFDC(D650)-5.316,300図面1
FDO-0765SPVB 210物質対応7639529ブラックスチールFDC(D650)-5.316,300図面1
FDO-0765SPVW 210物質対応7639529ホワイトグレイスチールFDC(D650)-5.316,300図面1
FDO-0775SPV 210物質対応7639629ライトキャメルスチールFDC(D750)-718,800図面1
FDO-0775SPVB 210物質対応7639629ブラックスチールFDC(D750)-718,800図面1
FDO-0775SPVW 210物質対応7639629ホワイトグレイスチールFDC(D750)-718,800図面1
FDO-0785SPV 210物質対応7639729ライトキャメルスチールFDC(D850)-7.721,300図面1
FDO-0785SPVB 210物質対応7639729ブラックスチールFDC(D850)-7.721,300図面1
FDO-0785SPVW 210物質対応7639729ホワイトグレイスチールFDC(D850)-7.721,300図面1
FDO-1045SPV 210物質対応7889329ライトキャメルスチールFDC(D450)-5.115,100図面1
FDO-1045SPVB 210物質対応7889329ブラックスチールFDC(D450)-5.115,100図面1
FDO-1045SPVW 210物質対応7889329ホワイトグレイスチールFDC(D450)-5.115,100図面1
FDO-1055SPV 210物質対応7889429ライトキャメルスチールFDC(D550)-6.217,400図面1
FDO-1055SPVB 210物質対応7889429ブラックスチールFDC(D550)-6.217,400図面1
FDO-1055SPVW 210物質対応7889429ホワイトグレイスチールFDC(D550)-6.217,400図面1
FDO-1065SPV 210物質対応7889529ライトキャメルスチールFDC(D650)-7.220,200図面1
FDO-1065SPVB 210物質対応7889529ブラックスチールFDC(D650)-7.220,200図面1
FDO-1065SPVW 210物質対応7889529ホワイトグレイスチールFDC(D650)-7.220,200図面1
FDO-1075SPV 210物質対応7889629ライトキャメルスチールFDC(D750)-9.623,400図面1
FDO-1075SPVB 210物質対応7889629ブラックスチールFDC(D750)-9.623,400図面1
FDO-1075SPVW 210物質対応7889629ホワイトグレイスチールFDC(D750)-9.623,400図面1
FDO-1085SPV 210物質対応7889729ライトキャメルスチールFDC(D850)-10.726,500図面1
FDO-1085SPVB 210物質対応7889729ブラックスチールFDC(D850)-10.726,500図面1
FDO-1085SPVW 210物質対応7889729ホワイトグレイスチールFDC(D850)-10.726,500図面1
FDO-1245SPV 210物質対応71139329ライトキャメルスチールFDC(D450)-6.520,400図面1
FDO-1245SPVB 210物質対応71139329ブラックスチールFDC(D450)-6.520,400図面1
FDO-1245SPVW 210物質対応71139329ホワイトグレイスチールFDC(D450)-6.520,400図面1
FDO-1255SPV 210物質対応71139429ライトキャメルスチールFDC(D550)-7.823,600図面1
FDO-1255SPVB 210物質対応71139429ブラックスチールFDC(D550)-7.823,600図面1
FDO-1255SPVW 210物質対応71139429ホワイトグレイスチールFDC(D550)-7.823,600図面1
FDO-1265SPV 210物質対応71139529ライトキャメルスチールFDC(D650)-9.127,200図面1
FDO-1265SPVB 210物質対応71139529ブラックスチールFDC(D650)-9.127,200図面1
FDO-1265SPVW 210物質対応71139529ホワイトグレイスチールFDC(D650)-9.127,200図面1
FDO-1275SPV 210物質対応71139629ライトキャメルスチールFDC(D750)-12.831,300図面1
FDO-1275SPVB 210物質対応71139629ブラックスチールFDC(D750)-12.831,300図面1
FDO-1275SPVW 210物質対応71139629ホワイトグレイスチールFDC(D750)-12.831,300図面1
FDO-1285SPV 210物質対応71139729ライトキャメルスチールFDC(D850)-14.235,300図面1
FDO-1285SPVB 210物質対応71139729ブラックスチールFDC(D850)-14.235,300図面1
FDO-1285SPVW 210物質対応71139729ホワイトグレイスチールFDC(D850)-14.235,300図面1
FDO-1545SPV 210物質対応71389329ライトキャメルスチールFDC(D450)-7.925,600図面1
FDO-1545SPVB 210物質対応71389329ブラックスチールFDC(D450)-7.925,600図面1
FDO-1545SPVW 210物質対応71389329ホワイトグレイスチールFDC(D450)-7.925,600図面1
FDO-1555SPV 210物質対応71389429ライトキャメルスチールFDC(D550)-9.529,500図面1
FDO-1555SPVB 210物質対応71389429ブラックスチールFDC(D550)-9.529,500図面1
FDO-1555SPVW 210物質対応71389429ホワイトグレイスチールFDC(D550)-9.529,500図面1
FDO-1565SPV 210物質対応71389529ライトキャメルスチールFDC(D650)-1134,000図面1
FDO-1565SPVB 210物質対応71389529ブラックスチールFDC(D650)-1134,000図面1
FDO-1565SPVW 210物質対応71389529ホワイトグレイスチールFDC(D650)-1134,000図面1
FDO-1575SPV 210物質対応71389629ライトキャメルスチールFDC(D750)-15.439,200図面1
FDO-1575SPVB 210物質対応71389629ブラックスチールFDC(D750)-15.439,200図面1
FDO-1575SPVW 210物質対応71389629ホワイトグレイスチールFDC(D750)-15.439,200図面1
FDO-1585SPV 210物質対応71389729ライトキャメルスチールFDC(D850)-1744,400図面1
FDO-1585SPVB 210物質対応71389729ブラックスチールFDC(D850)-1744,400図面1
FDO-1585SPVW 210物質対応71389729ホワイトグレイスチールFDC(D850)-1744,400図面1
FDO-1745SPV 210物質対応71639329ライトキャメルスチールFDC(D450)-9.227,000図面1
FDO-1745SPVB 210物質対応71639329ブラックスチールFDC(D450)-9.227,000図面1
FDO-1745SPVW 210物質対応71639329ホワイトグレイスチールFDC(D450)-9.227,000図面1
FDO-1755SPV 210物質対応71639429ライトキャメルスチールFDC(D550)-11.131,000図面1
FDO-1755SPVB 210物質対応71639429ブラックスチールFDC(D550)-11.131,000図面1
FDO-1755SPVW 210物質対応71639429ホワイトグレイスチールFDC(D550)-11.131,000図面1
FDO-1765SPV 210物質対応71639529ライトキャメルスチールFDC(D650)-12.935,800図面1
FDO-1765SPVB 210物質対応71639529ブラックスチールFDC(D650)-12.935,800図面1
FDO-1765SPVW 210物質対応71639529ホワイトグレイスチールFDC(D650)-12.935,800図面1
FDO-1775SPV 210物質対応71639629ライトキャメルスチールFDC(D750)-1841,200図面1
FDO-1775SPVB 210物質対応71639629ブラックスチールFDC(D750)-1841,200図面1
FDO-1775SPVW 210物質対応71639629ホワイトグレイスチールFDC(D750)-1841,200図面1
FDO-1785SPV 210物質対応71639729ライトキャメルスチールFDC(D850)-19.946,700図面1
FDO-1785SPVB 210物質対応71639729ブラックスチールFDC(D850)-19.946,700図面1
FDO-1785SPVW 210物質対応71639729ホワイトグレイスチールFDC(D850)-19.946,700図面1
FDO-2045SPV 210物質対応71889329ライトキャメルスチールFDC(D450)-10.627,200図面1
FDO-2045SPVB 210物質対応71889329ブラックスチールFDC(D450)-10.627,200図面1
FDO-2045SPVW 210物質対応71889329ホワイトグレイスチールFDC(D450)-10.627,200図面1
FDO-2055SPV 210物質対応71889429ライトキャメルスチールFDC(D550)-12.731,500図面1
FDO-2055SPVB 210物質対応71889429ブラックスチールFDC(D550)-12.731,500図面1
FDO-2055SPVW 210物質対応71889429ホワイトグレイスチールFDC(D550)-12.731,500図面1
FDO-2065SPV 210物質対応71889529ライトキャメルスチールFDC(D650)-14.837,200図面1
FDO-2065SPVB 210物質対応71889529ブラックスチールFDC(D650)-14.837,200図面1
FDO-2065SPVW 210物質対応71889529ホワイトグレイスチールFDC(D650)-14.837,200図面1
FDO-2075SPV 210物質対応71889629ライトキャメルスチールFDC(D750)-20.642,800図面1
FDO-2075SPVB 210物質対応71889629ブラックスチールFDC(D750)-20.642,800図面1
FDO-2075SPVW 210物質対応71889629ホワイトグレイスチールFDC(D750)-20.642,800図面1
FDO-2085SPV 210物質対応71889729ライトキャメルスチールFDC(D850)-22.848,500図面1
FDO-2085SPVB 210物質対応71889729ブラックスチールFDC(D850)-22.848,500図面1
FDO-2085SPVW 210物質対応71889729ホワイトグレイスチールFDC(D850)-22.848,500図面1
