ユニバーサルバックプレーン LBU シリーズ
●コネクタの96ピン全てがパラレルにつながっていますので、オリジナルなバスに利用できます。
●基板サイズはVMEbus規格に準拠しています。
●ライン層、ベタ層を交互にした6層構造になっています。
●各ベタ層につながれたターミナルがあり、GND等につなぐことができます。（2スロットタイプは除く）
●両端のコネクタの裏側にハウジングを実装していますので、信号の入出力や他のバックプレーンと連結ができます。
●基板の横幅寸法は小さく抑えられていますので、すぐ横にバックプレーンを実装できます。
●2スロットタイプのバックプレーンは、単体で使えるだけでなく4スロットや5スロットのバックプレーンの連結用としても利用できます。
| 各種資料 | カタログ  |
|---|

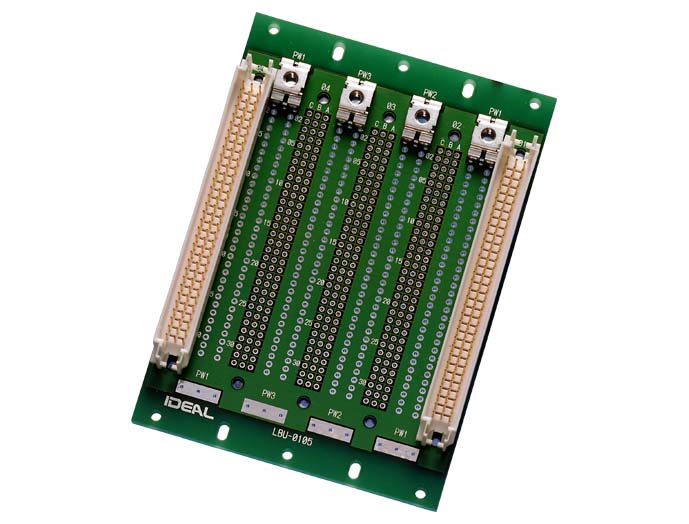

写真はシリーズの代表例になります。
ラインナップ
| 型番 | 在 庫 | 販売 単位 (1ｾｯﾄ) | RoHS 指令 | 幅 (mm) | 高さ (mm) | 奥行 (mm) | 色 外装処理 | 主要 材質 | 適合製品型番 | 仕 様 | 質量 (kg) | 標準価格 (税抜) | 図面ファイル | 購入 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LBU-0104-21 | - | 1 | お問合せ | 73.66 | 129.5 | 25.7 | - | - | - | - | - | 21,000 | - | |
| LBU-0105-21 | - | 1 | お問合せ | 93.98 | 129.5 | 25.7 | - | - | - | - | - | 23,400 | - |
※背景が赤くなっている製品は、現在廃番になっております。
※ラックの場合、型番をクリックすると、使用できるアクセサリーの一部がページ下部に表示されます。
