ネットワークラック SNR2 シリーズ

耐震性と機能がさらに向上!外装板のカスタマイズが容易な最新型19インチネットワークラック

●ネットワーク機器の収納やケーブルマネージメント向けの19インチラック。
●NEBS Zone 3適合(搭載質量600kg 最大加速度1108gal(1.13G))
●搭載可能質量は1250kg(静止時)

●従来品に比べて機能が向上、装備が充実
●エルゴノミックデザインの新ドアハンドルを採用
●外装板の組み換えカスタマイズが容易
●19インチマウント部はナットの取り付けが不要なM5のねじ穴の仕様
●幅、高さ、奥行寸法の変更は柔軟に対応。(ただし特別仕様の場合)

類似製品名:システムラック、ICTラック

材質・色スチール ブラック/ホワイトグレイ
静止荷重1250kg
耐震性能NEBS Zone3(搭載質量600kg 最大加速度1108gal(1.13G))
規格EIA規格
備考グリーン購入法適合(GPNエコ商品ねっと掲載)
各種資料カタログ PDFファイルをダウンロード取扱説明書 PDFファイルをダウンロード付帯サービス PDFファイルをダウンロード

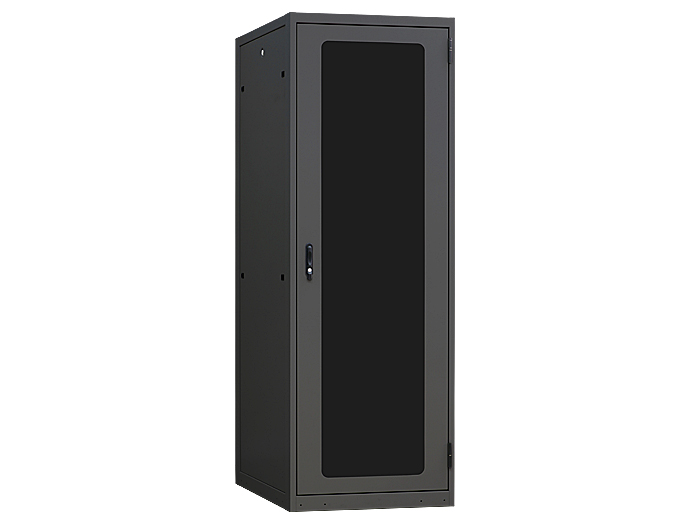

写真は 機種/シリーズの代表例 になります。
専用アクセサリー
共通アクセサリー

各部詳細

フィンドア
●フィンドアを取り付けた場合、フィンの角度調整や開閉で、吸排気の向きを制御し、熱溜まりを解消

ラインナップ

※◎配送センター在庫品 ◯組立品/工場在庫品 ●受注生産品/取寄品 △在庫限り品(生産中止) ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)
19インチ
規格
有効
高さ

外装処理
主要
材質

質量
(kg)
標準価格
(税抜)
図面ファイル
SNR2-42U8070NB 1 10物質対応 800(実寸795) 2000 700 EIA 42U ブラック スチール - 125 273,100 図面1    図面2

アクセサリー

フロアレベラーセット(M16) SSOシリーズ

●ラックの高さ調整と水平だしに用います。
●下面部のねじ穴(M16)に対して取り付けて使用します。
●キャスターを取り付けたラックの動きを完全に止めたい場合も使用します。
●キャスター(RACT-093J-S2、RACT-093JK-S2、RACT-093JK-SR2)との併用が可能です。
●φ6.5の穴を利用することにより、φ6軸のプラスドライバーにて回転させることができます。
●特定のラックに取り付けるためのナットプレート付きです。

類似製品名:レベルフット、フロアスタンド、レベラー
SSO-121FLS-B 2個入り ¥7,150

収納棚(アルミ製) RSEHシリーズ

●19インチマウントタイプの収納棚です。
●オールアルミラックRNCシリーズ用、非磁性で軽量のアルミ製です。
●アルミ製の収納棚は、同サイズのスチール製仕様と比べ、約50%の軽量化になります。
●T型の穴が空いているため、放熱効果があります。
●T型の穴または長丸穴を利用すれば、機器固定ベルト(RAKBシリーズ)による簡易固定が可能です。
●ラック内へ機器等が落下しないように、後ろ側の折り曲げが上向きになっています。

類似製品名:棚板、台板、シェルフ、トレイ、中棚
RSEH-2U35A-BN1 1個入り ¥12,150

ガイドマウントフレーム SSOシリーズ

●RSRシリーズ用のEIA規格のガイドマウントフレームです。
●短いサポートアングル等を取り付ける場合等に用います。
●四角穴にケージナットを取り付けることでサポートアングル(L型レール)等を取り付けできます。

類似製品名:マウントアングル
SSO-42UGF-BK 2個入り ¥19,400

絶縁T字型連結板 SSOシリーズ

●ラック同士を上部で連結する場合に使用します。
●ラック上面の四隅のM12のねじ穴に対して付属のボルト等を使用して連結できます。
●連結した場合にラック間の絶縁が必要な場合に使用します。
SSO-100ZJB 2個入り ¥5,480

パネルマウントフレームM5ねじ穴 SSOシリーズ

●RSRシリーズ用のM5ねじ穴仕様のパネルマウントフレームです。
●19インチマウント部はM5のねじ穴が開いている仕様です。
●四角穴にケージナットを取り付けることでサポートアングル(L型レール)等を取り付けできます。
●ラックマウント部の横に開いているM5のねじ穴にはケーブル処理用のアクセサリー等を取り付けることができます。
●19インチマウント部は位置決め用として刻印(1U毎)と数字刻印(5U毎)が入っています。

類似製品名:マウントアングル
SSO-M42UPF-BK 2個入り ¥32,900

フロアレベラーセット(M16) SSOシリーズ

●ラックの高さ調整と水平だしに用います。
●下面部のねじ穴(M16)に対して取り付けて使用します。
●キャスターを取り付けたラックの動きを完全に止めたい場合も使用します。
●キャスター(RACT-093J-S2、RACT-093JK-S2、RACT-093JK-SR2)との併用が可能です。
●φ6.5の穴を利用することにより、φ6軸のプラスドライバーにて回転させることができます。
●特定のラックに取り付けるためのナットプレート付きです。

類似製品名:レベルフット、フロアスタンド、レベラー
SSO-121FLS-B
2個入り
単価 ¥7,150

収納棚(アルミ製) RSEHシリーズ

●19インチマウントタイプの収納棚です。
●オールアルミラックRNCシリーズ用、非磁性で軽量のアルミ製です。
●アルミ製の収納棚は、同サイズのスチール製仕様と比べ、約50%の軽量化になります。
●T型の穴が空いているため、放熱効果があります。
●T型の穴または長丸穴を利用すれば、機器固定ベルト(RAKBシリーズ)による簡易固定が可能です。
●ラック内へ機器等が落下しないように、後ろ側の折り曲げが上向きになっています。

類似製品名:棚板、台板、シェルフ、トレイ、中棚
RSEH-2U35A-BN1
1個入り
単価 ¥12,150

ガイドマウントフレーム SSOシリーズ

●RSRシリーズ用のEIA規格のガイドマウントフレームです。
●短いサポートアングル等を取り付ける場合等に用います。
●四角穴にケージナットを取り付けることでサポートアングル(L型レール)等を取り付けできます。

類似製品名:マウントアングル
SSO-42UGF-BK
2個入り
単価 ¥19,400

絶縁T字型連結板 SSOシリーズ

●ラック同士を上部で連結する場合に使用します。
●ラック上面の四隅のM12のねじ穴に対して付属のボルト等を使用して連結できます。
●連結した場合にラック間の絶縁が必要な場合に使用します。
SSO-100ZJB
2個入り
単価 ¥5,480

パネルマウントフレームM5ねじ穴 SSOシリーズ

●RSRシリーズ用のM5ねじ穴仕様のパネルマウントフレームです。
●19インチマウント部はM5のねじ穴が開いている仕様です。
●四角穴にケージナットを取り付けることでサポートアングル(L型レール)等を取り付けできます。
●ラックマウント部の横に開いているM5のねじ穴にはケーブル処理用のアクセサリー等を取り付けることができます。
●19インチマウント部は位置決め用として刻印(1U毎)と数字刻印(5U毎)が入っています。

類似製品名:マウントアングル
SSO-M42UPF-BK
2個入り
単価 ¥32,900
