ネットワークラック SNR2 シリーズ

耐震性と機能がさらに向上!外装板のカスタマイズが容易な最新型19インチネットワークラック

●ネットワーク機器の収納やケーブルマネージメント向けの19インチラック。
●NEBS Zone 3適合(搭載質量600kg 最大加速度1108gal(1.13G))
●搭載可能質量は1250kg(静止時)

●従来品に比べて機能が向上、装備が充実
●エルゴノミックデザインの新ドアハンドルを採用
●外装板の組み換えカスタマイズが容易
●19インチマウント部はナットの取り付けが不要なM5のねじ穴の仕様
●幅、高さ、奥行寸法の変更は柔軟に対応。(ただし特別仕様の場合)

類似製品名:システムラック、ICTラック

材質・色スチール ブラック/ホワイトグレイ
静止荷重1250kg
耐震性能NEBS Zone3(搭載質量600kg 最大加速度1108gal(1.13G))
規格EIA規格
備考グリーン購入法適合(GPNエコ商品ねっと掲載)
各種資料カタログ PDFファイルをダウンロード取扱説明書 PDFファイルをダウンロード付帯サービス PDFファイルをダウンロード

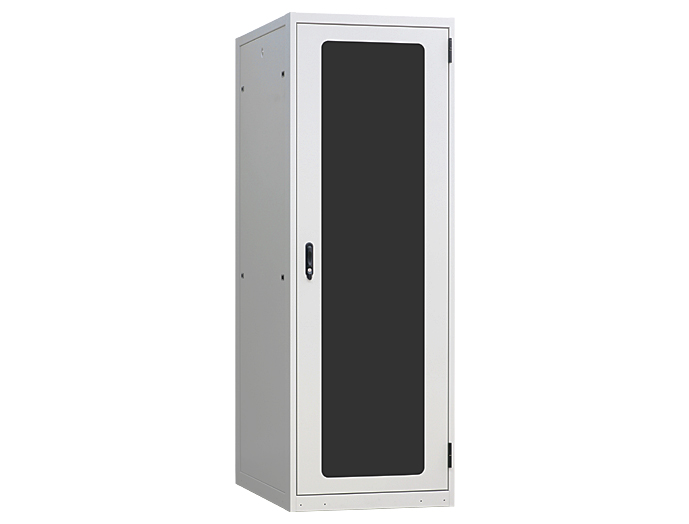

写真は 機種/シリーズの代表例 になります。
専用アクセサリー
共通アクセサリー

各部詳細

フィンドア
●フィンドアを取り付けた場合、フィンの角度調整や開閉で、吸排気の向きを制御し、熱溜まりを解消

ラインナップ

※◎配送センター在庫品 ◯組立品/工場在庫品 ●受注生産品/取寄品 △在庫限り品(生産中止) ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)
19インチ
規格
有効
高さ

外装処理
主要
材質

質量
(kg)
標準価格
(税抜)
図面ファイル
SNR2-30U7070NW 1 10物質対応 700(実寸695) 1500 700 EIA 30U ホワイトグレイ スチール - 94 214,100 図面1    図面2

アクセサリー

チャンネルベース(架台)(高さ400mm)高さ調整機能付 SSOシリーズ

●フリーアクセスフロア用の鋼材製の架台(基台)です。
●基本構造材として鋼材を使用しているため、強度的に優れています。
●各面からケーブルを導入できます。
●ラックを取り付けるボルト、ナット、座金が付属しています。
●フリーアクセスフロアの床パネルを支えるアングルが標準装備されています。
●アンカープレートのねじ部を調整することによりレベル調整が可能です。

類似製品名:基台
SSO-704070CBL 1個入り ¥131,500

チャンネルベース(架台)(高さ400mm) SSOシリーズ

●フリーアクセスフロア用の鋼材製の架台(基台)です。
●基本構造材として鋼材を使用しているため、強度的に優れています。
●各面からケーブルを導入できます。
●ラックを取り付けるボルト、ナット、座金が付属しています。
●フリーアクセスフロアの床パネルを支えるアングルが標準装備されています。
●高さ調整用のライナーが付属しています。

類似製品名:基台
SSO-704070CB 1個入り ¥124,900

チャンネルベース(架台)(高さ100mm) SSOシリーズ

●OAフロア用の鋼材製の架台です。
●各面からケーブルを導入できます。
●高さ調整用のライナーが付属しています。
●ラックを取り付けるボルト、ナット、座金が付属しています。

類似製品名:基台
SSO-701070CB 1個入り ¥84,000

フロアレベラーセット(M16) SSOシリーズ

●ラックの高さ調整と水平だしに用います。
●下面部のねじ穴(M16)に対して取り付けて使用します。
●キャスターを取り付けたラックの動きを完全に止めたい場合も使用します。
●キャスター(RACT-093J-S2、RACT-093JK-S2、RACT-093JK-SR2)との併用が可能です。
●φ6.5の穴を利用することにより、φ6軸のプラスドライバーにて回転させることができます。
●特定のラックに取り付けるためのナットプレート付きです。

類似製品名:レベルフット、フロアスタンド、レベラー
SSO-121FLS-B 2個入り ¥7,150

収納棚(アルミ製) RSEHシリーズ

●19インチマウントタイプの収納棚です。
●オールアルミラックRNCシリーズ用、非磁性で軽量のアルミ製です。
●アルミ製の収納棚は、同サイズのスチール製仕様と比べ、約50%の軽量化になります。
●T型の穴が空いているため、放熱効果があります。
●T型の穴または長丸穴を利用すれば、機器固定ベルト(RAKBシリーズ)による簡易固定が可能です。
●ラック内へ機器等が落下しないように、後ろ側の折り曲げが上向きになっています。

類似製品名:棚板、台板、シェルフ、トレイ、中棚
RSEH-2U35A-BWG 1個入り ¥12,150

チャンネルベース(架台)(高さ400mm)高さ調整機能付 SSOシリーズ

●フリーアクセスフロア用の鋼材製の架台(基台)です。
●基本構造材として鋼材を使用しているため、強度的に優れています。
●各面からケーブルを導入できます。
●ラックを取り付けるボルト、ナット、座金が付属しています。
●フリーアクセスフロアの床パネルを支えるアングルが標準装備されています。
●アンカープレートのねじ部を調整することによりレベル調整が可能です。

類似製品名:基台
SSO-704070CBL
1個入り
単価 ¥131,500

チャンネルベース(架台)(高さ400mm) SSOシリーズ

●フリーアクセスフロア用の鋼材製の架台(基台)です。
●基本構造材として鋼材を使用しているため、強度的に優れています。
●各面からケーブルを導入できます。
●ラックを取り付けるボルト、ナット、座金が付属しています。
●フリーアクセスフロアの床パネルを支えるアングルが標準装備されています。
●高さ調整用のライナーが付属しています。

類似製品名:基台
SSO-704070CB
1個入り
単価 ¥124,900

チャンネルベース(架台)(高さ100mm) SSOシリーズ

●OAフロア用の鋼材製の架台です。
●各面からケーブルを導入できます。
●高さ調整用のライナーが付属しています。
●ラックを取り付けるボルト、ナット、座金が付属しています。

類似製品名:基台
SSO-701070CB
1個入り
単価 ¥84,000

フロアレベラーセット(M16) SSOシリーズ

●ラックの高さ調整と水平だしに用います。
●下面部のねじ穴(M16)に対して取り付けて使用します。
●キャスターを取り付けたラックの動きを完全に止めたい場合も使用します。
●キャスター(RACT-093J-S2、RACT-093JK-S2、RACT-093JK-SR2)との併用が可能です。
●φ6.5の穴を利用することにより、φ6軸のプラスドライバーにて回転させることができます。
●特定のラックに取り付けるためのナットプレート付きです。

類似製品名:レベルフット、フロアスタンド、レベラー
SSO-121FLS-B
2個入り
単価 ¥7,150

収納棚(アルミ製) RSEHシリーズ

●19インチマウントタイプの収納棚です。
●オールアルミラックRNCシリーズ用、非磁性で軽量のアルミ製です。
●アルミ製の収納棚は、同サイズのスチール製仕様と比べ、約50%の軽量化になります。
●T型の穴が空いているため、放熱効果があります。
●T型の穴または長丸穴を利用すれば、機器固定ベルト(RAKBシリーズ)による簡易固定が可能です。
●ラック内へ機器等が落下しないように、後ろ側の折り曲げが上向きになっています。

類似製品名:棚板、台板、シェルフ、トレイ、中棚
RSEH-2U35A-BWG
1個入り
単価 ¥12,150
