ケーブルグランド PAG/PPG シリーズ

この製品は現在、廃番になっております。

●ケーブルを挿入して締め付けて振動によるコネクタからの脱落やゆるみを防止し、かつ防水・防塵をそなえた機構部品です。
●加工穴に差し込んで回すだけで容易にパネルやケースに取付可能な、スキントップタイプのケーブルクランプ用コネクタです。

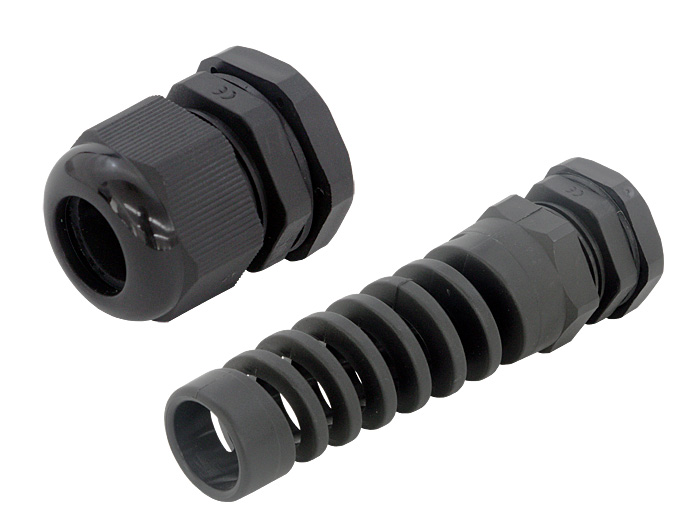

●型番末尾「SRB」はスパイラル形状になっており、ケーブルを各方向の曲げ力から保護します。
●ねじ切りやバックナットが不要で作業の短縮がはかれます。
●パネルやケース等の機器からケーブルを引き出す際に密着した固定が可能です。
●シールとボディの爪部分が一体型設計であり、シーリングナットとの脱着が容易です。
●保護等級は、IP67の高度な防水・防塵構造を有しています。
●使用温度範囲は、-40℃~+85℃です。
●塩害に強く、酸、アルコール、油脂、一般溶剤にも対応、耐候性・耐薬品性に優れています。
●取得規格は、CE、UL、EX(防爆)です。

主要材質ポリアミド66
色・外装処理ブラック
各種資料カタログ PDFファイルをダウンロード

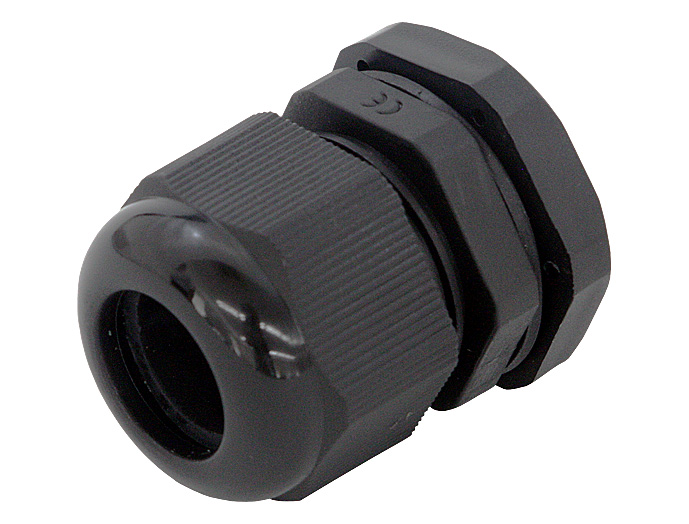

写真は 機種/シリーズの代表例 になります。

ラインナップ

※◎配送センター在庫品 ◯組立品/工場在庫品 ●受注生産品/取寄品 △在庫限り品(生産中止) ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

外装処理
主要
材質

標準価格
(税抜)
図面ファイル
PPG-11B - 1 6物質対応 ブラック ポリアミド66 ねじ径:PG11 180 図面1
