シェルタイプケース GNシリーズ

シンプルで標準的なケース、片面パネルタイプ

印刷する

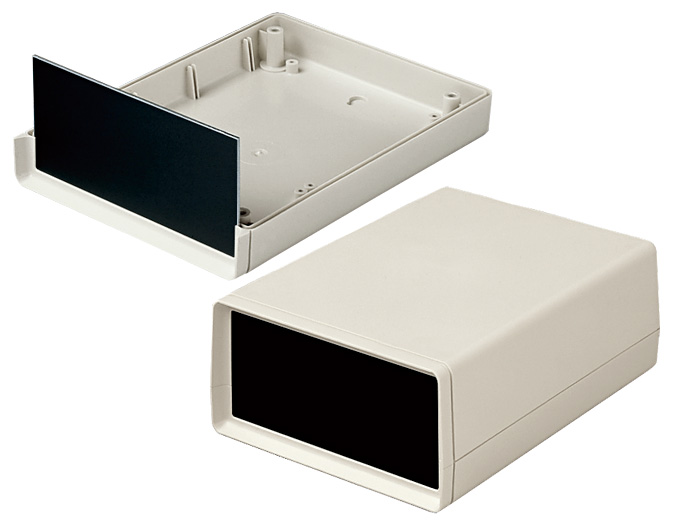

写真はシリーズの
代表例になります。

■特徴

●シンプルで基本的なシェルタイプの電子機器用プラスチックケースです。
●凹凸かみ合わせ式の構造が、丈夫でタイトな勘合部を実現しました。
●ケースの前面は加工が容易なアルミパネル仕様です。
●内部には、垂直に基板を実装するための溝があります。
●基板取付用のボスは上下カバーに設けられています。
●計測・制御・医療・研究用の、周辺機器としてインタフェース、スイッチボックス、モデムに幅広く使用できます。

主要材質	上カバー・下カバー：ABS　パネル：アルミ
色・外装処理	上カバー・下カバー：オフホワイト　パネル：ブラック

型番	在庫	販売単位	RoHS指令	幅(mm)	高さ(mm)	奥行(mm)	色/外装処理	主要材質	仕様	質量(kg)	価格	図面ファイル
GN-10-WM1	[A]	1	対応	72	33	114	上カバー・下カバー：オフホワイト　パネル：ブラック	ABS･アルミ	-	0.091	2,290	PDF1
GN-20-WM1	[A]	1	対応	72	45	114	上カバー・下カバー：オフホワイト　パネル：ブラック	ABS･アルミ	-	0.106	2,590	PDF1
GN-30-WM1	[A]	1	対応	72	57	114	上カバー・下カバー：オフホワイト　パネル：ブラック	ABS･アルミ	-	0.124	2,400	PDF1
GN-40-WM1	[A]	1	対応	95	33	158	上カバー・下カバー：オフホワイト　パネル：ブラック	ABS･アルミ	-	0.147	2,560	PDF1
GN-50-WM1	[A]	1	対応	95	45	158	上カバー・下カバー：オフホワイト　パネル：ブラック	ABS･アルミ	-	0.168	2,730	PDF1
GN-60-WM1	[A]	1	対応	95	57	158	上カバー・下カバー：オフホワイト　パネル：ブラック	ABS･アルミ	-	0.191	2,870	PDF1
GN-70-WM1	[A]	1	対応	138	45	190	上カバー・下カバー：オフホワイト　パネル：ブラック	ABS･アルミ	-	0.253	3,230	PDF1
GN-80-WM1	[A]	1	対応	138	68	190	上カバー・下カバー：オフホワイト　パネル：ブラック	ABS･アルミ	-	0.302	3,590	PDF1
GN-90-WM1	[A]	1	対応	138	91	190	上カバー・下カバー：オフホワイト　パネル：ブラック	ABS･アルミ	-	0.325	3,870	PDF1

※背景が赤くなっている製品は、現在廃番になっております。
[A]配送センター在庫品　[B]組立品/工場在庫品　[C]受注生産品/取寄品
