サーバーラック(プレート付) SSRシリーズ

耐震性能1G（搭載質量500kg）を達成した、19インチサーバーラック


 印刷する

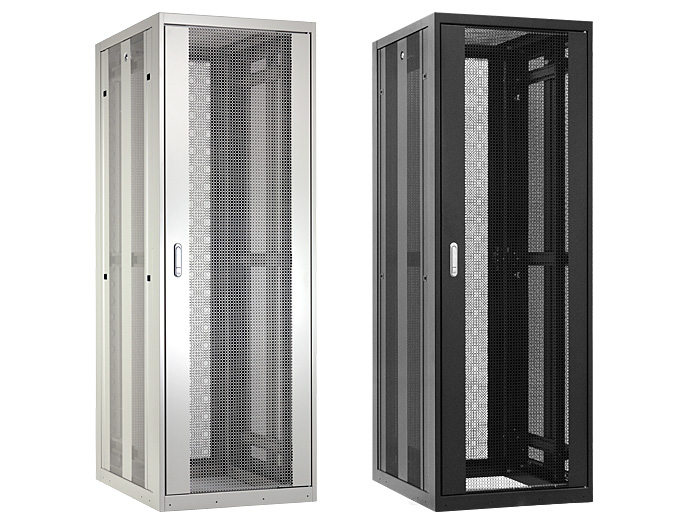

写真はシリーズの
代表例になります。

高耐震型スチール製
 ■特徴
●高い耐震性（500kg搭載時、耐震性能1G）を達成しています。
●搭載可能質量は800kg（静止時）です。
●高い放熱性能（ドアの開口率68%）のドアを採用しています。
●角穴仕様のパネルマウントフレーム（4本）が実装されています。
●サイドフレーム（6本）が標準装備されています。
●標準品として奥行1000ｍｍ以上の機種を用意しています。
●幅、高さ、奥行寸法の変更は柔軟に対応（ただし特別仕様の場合）
●外装色はホワイトグレイとブラックの2色から選択できます。
主要材質 スチール
色・外装処理 ブラック／ホワイトグレイ
規格 EIA規格
カタログPDFファイルをダウンロード
専用アクセサリー 共通アクセサリー
前面・後面上面側面底面パネルマウントフレームアース
型番在庫販売単位RoHS指令幅(mm)高さ(mm)奥行(mm)19インチ規格有効高さ色/外装処理主要材質仕様質量(kg)価格図面ファイル
SSR-25U6090V2B ×1 対応6001250900EIA25Uブラックスチール-79.5174,000 PDF1 PDF2 DXF1 DXF2
SSR-25U6090V2W ×1 対応6001250900EIA25Uホワイトグレイスチール-79.5174,000 PDF1 PDF2 DXF1 DXF2
SSR-25U60A0V2B ×1 対応60012501000EIA25Uブラックスチール-81.7178,200 PDF1 PDF2 DXF1 DXF2
SSR-25U60A0V2W ×1 対応60012501000EIA25Uホワイトグレイスチール-81.7178,200 PDF1 PDF2 DXF1 DXF2
SSR-25U60B0V2B ×1 対応60012501100EIA25Uブラックスチール-89.5190,700 PDF1 PDF2 DXF1 DXF2
SSR-25U60B0V2W ×1 対応60012501100EIA25Uホワイトグレイスチール-89.5190,700 PDF1 PDF2 DXF1 DXF2
SSR-25U60C0V2B ×1 対応60012501200EIA25Uブラックスチール-92199,500 PDF1 PDF2 DXF1 DXF2
SSR-25U60C0V2W ×1 対応60012501200EIA25Uホワイトグレイスチール-92199,500 PDF1 PDF2 DXF1 DXF2
SSR-25U7090V2B ×1 対応7001250900EIA25Uブラックスチール-84.4182,700 PDF1 PDF2 DXF1 DXF2
SSR-25U7090V2W ×1 対応7001250900EIA25Uホワイトグレイスチール-84.4182,700 PDF1 PDF2 DXF1 DXF2
SSR-25U70A0V2B ×1 対応70012501000EIA25Uブラックスチール-88.4187,000 PDF1 PDF2 DXF1 DXF2
SSR-25U70A0V2W ×1 対応70012501000EIA25Uホワイトグレイスチール-88.4187,000 PDF1 PDF2 DXF1 DXF2
SSR-25U70B0V2B ×1 対応70012501100EIA25Uブラックスチール-94.8200,200 PDF1 PDF2 DXF1 DXF2
SSR-25U70B0V2W ×1 対応70012501100EIA25Uホワイトグレイスチール-94.8200,200 PDF1 PDF2 DXF1 DXF2
SSR-25U70C0V2B ×1 対応70012501200EIA25Uブラックスチール-96.9209,500 PDF1 PDF2 DXF1 DXF2
型番在庫販売単位RoHS指令幅(mm)高さ(mm)奥行(mm)19インチ規格有効高さ色/外装処理主要材質仕様質量(kg)価格図面ファイル
SSR-25U70C0V2W ×1 対応70012501200EIA25Uホワイトグレイスチール-96.9209,500 PDF1 PDF2 DXF1 DXF2
SSR-37U6090V2B ○1 対応6001800900EIA37Uブラックスチール-102182,700 PDF1 PDF2 DXF1 DXF2
SSR-37U6090V2W ○1 対応6001800900EIA37Uホワイトグレイスチール-102182,700 PDF1 PDF2 DXF1 DXF2
SSR-37U60A0V2B ○1 対応60018001000EIA37Uブラックスチール-107.2187,000 PDF1 PDF2 DXF1 DXF2
SSR-37U60A0V2W ○1 対応60018001000EIA37Uホワイトグレイスチール-107.2187,000 PDF1 PDF2 DXF1 DXF2
SSR-37U60B0V2B ○1 対応60018001100EIA37Uブラックスチール-115.9200,200 PDF1 PDF2 DXF1 DXF2
SSR-37U60B0V2W ○1 対応60018001100EIA37Uホワイトグレイスチール-115.9200,200 PDF1 PDF2 DXF1 DXF2
SSR-37U60C0V2B ○1 対応60018001200EIA37Uブラックスチール-118.7209,500 PDF1 PDF2 DXF1 DXF2
SSR-37U60C0V2W ○1 対応60018001200EIA37Uホワイトグレイスチール-118.7209,500 PDF1 PDF2 DXF1 DXF2
SSR-37U7090V2B ○1 対応7001800900EIA37Uブラックスチール-107.1198,900 PDF1 PDF2 DXF1 DXF2
SSR-37U7090V2W ○1 対応7001800900EIA37Uホワイトグレイスチール-107.1198,900 PDF1 PDF2 DXF1 DXF2
SSR-37U70A0V2B ○1 対応70018001000EIA37Uブラックスチール-112.2203,400 PDF1 PDF2 DXF1 DXF2
SSR-37U70A0V2W ○1 対応70018001000EIA37Uホワイトグレイスチール-112.2203,400 PDF1 PDF2 DXF1 DXF2
SSR-37U70B0V2B ○1 対応70018001100EIA37Uブラックスチール-120.8217,000 PDF1 PDF2 DXF1 DXF2
SSR-37U70B0V2W ○1 対応70018001100EIA37Uホワイトグレイスチール-120.8217,000 PDF1 PDF2 DXF1 DXF2
型番在庫販売単位RoHS指令幅(mm)高さ(mm)奥行(mm)19インチ規格有効高さ色/外装処理主要材質仕様質量(kg)価格図面ファイル
SSR-37U70C0V2B ○1 対応70018001200EIA37Uブラックスチール-123.6227,100 PDF1 PDF2 DXF1 DXF2
SSR-37U70C0V2W ○1 対応70018001200EIA37Uホワイトグレイスチール-123.6227,100 PDF1 PDF2 DXF1 DXF2
SSR-42U6090V2B ○1 対応6002000900EIA42Uブラックスチール-109.4200,900 PDF1 PDF2 DXF1 DXF2
SSR-42U6090V2W ○1 対応6002000900EIA42Uホワイトグレイスチール-109.4200,900 PDF1 PDF2 DXF1 DXF2
SSR-42U60A0V2B ○1 対応60020001000EIA42Uブラックスチール-115.2213,000 PDF1 PDF2 DXF1 DXF2
SSR-42U60A0V2W ○1 対応60020001000EIA42Uホワイトグレイスチール-115.2213,000 PDF1 PDF2 DXF1 DXF2
SSR-42U60B0V2B ○1 対応60020001100EIA42Uブラックスチール-124.5228,000 PDF1 PDF2 DXF1 DXF2
SSR-42U60B0V2W ○1 対応60020001100EIA42Uホワイトグレイスチール-124.5228,000 PDF1 PDF2 DXF1 DXF2
SSR-42U60C0V2B ○1 対応60020001200EIA42Uブラックスチール-127.4238,900 PDF1 PDF2 DXF1 DXF2
SSR-42U60C0V2W ○1 対応60020001200EIA42Uホワイトグレイスチール-127.4238,900 PDF1 PDF2 DXF1 DXF2
SSR-42U7090V2B ○1 対応7002000900EIA42Uブラックスチール-107.1223,300 PDF1 PDF2 DXF1 DXF2
SSR-42U7090V2W ○1 対応7002000900EIA42Uホワイトグレイスチール-107.1223,300 PDF1 PDF2 DXF1 DXF2
SSR-42U70A0V2B ○1 対応70020001000EIA42Uブラックスチール-112.2234,200 PDF1 PDF2 DXF1 DXF2
SSR-42U70A0V2W ○1 対応70020001000EIA42Uホワイトグレイスチール-112.2234,200 PDF1 PDF2 DXF1 DXF2
SSR-42U70B0V2B ○1 対応70020001100EIA42Uブラックスチール-120.8249,800 PDF1 PDF2 DXF1 DXF2
型番在庫販売単位RoHS指令幅(mm)高さ(mm)奥行(mm)19インチ規格有効高さ色/外装処理主要材質仕様質量(kg)価格図面ファイル
SSR-42U70B0V2W ○1 対応70020001100EIA42Uホワイトグレイスチール-120.8249,800 PDF1 PDF2 DXF1 DXF2
SSR-42U70C0V2B ○1 対応70020001200EIA42Uブラックスチール-123.6261,400 PDF1 PDF2 DXF1 DXF2
SSR-42U70C0V2W ○1 対応70020001200EIA42Uホワイトグレイスチール-123.6261,400 PDF1 PDF2 DXF1 DXF2
SSR-46U6090V2B ○1 対応6002200900EIA46Uブラックスチール-115.3216,200 PDF1 PDF2 DXF1 DXF2
SSR-46U6090V2W ○1 対応6002200900EIA46Uホワイトグレイスチール-115.3216,200 PDF1 PDF2 DXF1 DXF2
SSR-46U60A0V2B ○1 対応60022001000EIA46Uブラックスチール-121.1225,900 PDF1 PDF2 DXF1 DXF2
SSR-46U60A0V2W ○1 対応60022001000EIA46Uホワイトグレイスチール-121.1225,900 PDF1 PDF2 DXF1 DXF2
SSR-46U60B0V2B ○1 対応60022001100EIA46Uブラックスチール-131241,800 PDF1 PDF2 DXF1 DXF2
SSR-46U60B0V2W ○1 対応60022001100EIA46Uホワイトグレイスチール-131241,800 PDF1 PDF2 DXF1 DXF2
SSR-46U60C0V2B ○1 対応60022001200EIA46Uブラックスチール-134.1253,700 PDF1 PDF2 DXF1 DXF2
SSR-46U60C0V2W ○1 対応60022001200EIA46Uホワイトグレイスチール-134.1253,700 PDF1 PDF2 DXF1 DXF2
SSR-46U7090V2B ○1 対応7002200900EIA46Uブラックスチール-119.9235,100 PDF1 PDF2 DXF1 DXF2
SSR-46U7090V2W ○1 対応7002200900EIA46Uホワイトグレイスチール-119.9235,100 PDF1 PDF2 DXF1 DXF2
SSR-46U70A0V2B ○1 対応70022001000EIA46Uブラックスチール-125.4245,800 PDF1 PDF2 DXF1 DXF2
SSR-46U70A0V2W ○1 対応70022001000EIA46Uホワイトグレイスチール-125.4245,800 PDF1 PDF2 DXF1 DXF2
型番在庫販売単位RoHS指令幅(mm)高さ(mm)奥行(mm)19インチ規格有効高さ色/外装処理主要材質仕様質量(kg)価格図面ファイル
SSR-46U70B0V2B ○1 対応70022001100EIA46Uブラックスチール-135.5262,000 PDF1 PDF2 DXF1 DXF2
SSR-46U70B0V2W ○1 対応70022001100EIA46Uホワイトグレイスチール-135.5262,000 PDF1 PDF2 DXF1 DXF2
SSR-46U70C0V2B ○1 対応70022001200EIA46Uブラックスチール-138.5274,200 PDF1 PDF2 DXF1 DXF2
SSR-46U70C0V2W ○1 対応70022001200EIA46Uホワイトグレイスチール-138.5274,200 PDF1 PDF2 DXF1 DXF2
※背景が赤くなっている製品は、現在廃番になっております。
◎配送センター在庫品　○組立品/工場在庫品　×受注生産品/取寄品
