オープンラック SRシリーズ

JIS、EIA両方の規格に対応可能な、スチール製19インチオープンラック


 印刷する

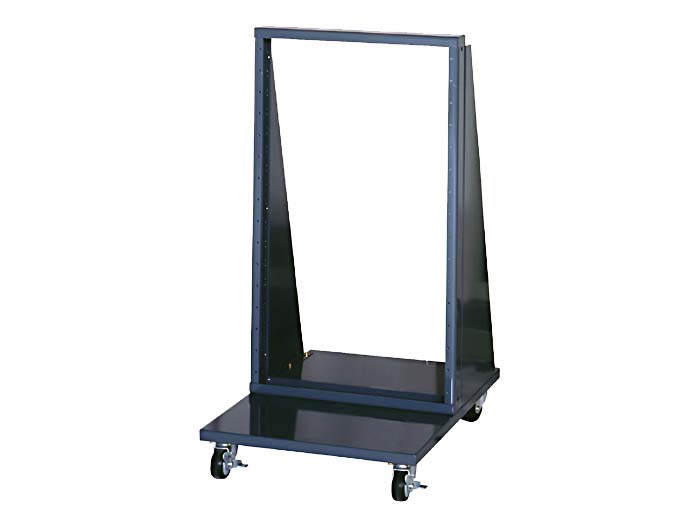

写真はシリーズの
代表例になります。

JIS/EIA規格の両方に対応
■特徴
●JIS、EIA両方の規格に対応可能な、スチール製19インチオープンラックです。
●本体枠の片面はJIS、反対面にはEIAに準拠したパネルマウントになっています。いずれかの面をフロント部に向けて使用できます。
●試験場、研究所等の使用に向いています。
●本製品は組み立て式のキットでの販売になります。組み立てにはプラスドライバー等の一般的な工具が必要になります。
主要材質 スチール
色・外装処理 ダークグレー(10B3/2)
規格 片面:JIS規格 他面:EIA規格
組立仕様 組立てキット
カタログPDFファイルをダウンロード
共通アクセサリー
型番在庫販売単位RoHS指令幅(mm)高さ(mm)奥行(mm)有効高さ色/外装処理主要材質仕様質量(kg)価格図面ファイル
SR-1360 [A]1 対応49813616001200mm/27Uダークグレー(10B3/2)スチール-19.642,300 PDF1 DXF1
SR-1760 [A]1 対応49817606001600mm/36Uダークグレー(10B3/2)スチール-24.253,700 PDF1 DXF1
SR-960 [A]1 対応498960600800mm/18Uダークグレー(10B3/2)スチール-12.233,500 PDF1 DXF1
※背景が赤くなっている製品は、現在廃番になっております。
[A]配送センター在庫品 [B]組立品/工場在庫品 [C]受注生産品/取寄品
