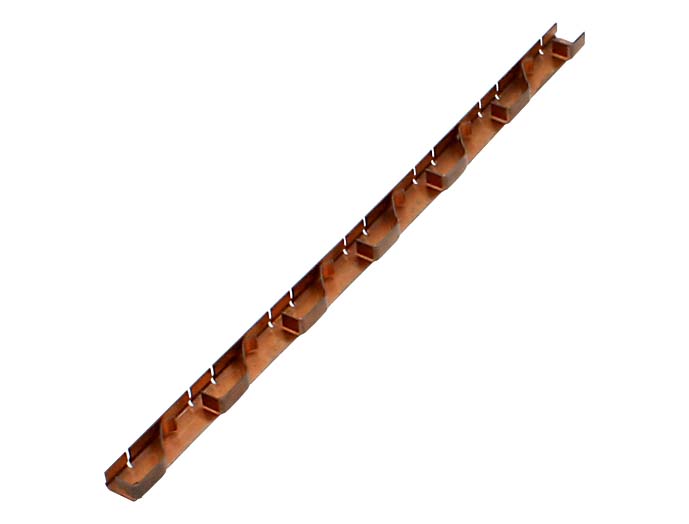

リテイナ（在庫品） Z165/Z166 シリーズ

●PCBを破損させることなく、円滑な挿入と引き抜きを可能する部品です。
●バネ構造なので、ショックや振動からPCBを守ることができます。
●材質がベリリウム銅のため、熱の伝導性や、電気の電導性に優れています。
●Z165とZ166は、形状が対称です。
●シャーシ等への取り付けは、別売のねじ（ZM2X3S-10）を用います。
●適合PCBの厚さは1.6mm／2.4ｍｍです。

主要材質ベリリウム銅
色・外装処理パシベート処理／生地
適合PCB板厚1.6／2.4
各種資料カタログ PDFファイルをダウンロード






  • 写真は　機種／シリーズの代表例　になります。
  • 写真はシリーズの代表例になります。
  • PCBを破損させることなく円滑な挿入と引き抜きを可能する部品
  • Z165とZ166は対称形状
  • 取付例
  • 実装例
写真は　機種／シリーズの代表例　になります。

ラインナップ

※◎配送センター在庫品　◯組立品/工場在庫品　●受注生産品/取寄品　△在庫限り品（生産中止）　※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております
CADデータ（DXF）のダウンロードには、
ログイン / 会員登録が必要です。
型番在
庫		販売
単位		RoHS
指令		幅
(mm)		高さ
(mm)		奥行
(mm)		色
外装処理		主要
材質		仕
様		質量
(kg)		標準価格
(税抜)		 図面ファイル
Z166-06-6.25 ◎ 1 6物質対応 8.18 4.6 158.75 生地 ベリリウム銅 Z165と対称形状 0.0076 OPEN PRICE -
