カードガイドセット RKP シリーズ

この製品は現在、廃番になっております。

代替型番はコチラになります。

ガイド部分がABSまたはアルミのカードガイド

●サブラックカードラックRKU/RKU2シリーズに最適のカードガイドです。
●穴加工をした1.5mm厚のアルミ板又は1.6mm厚の鉄板にも取り付けできます。
●使用できるPCBの厚さは1.6mmです。
●ガイド部分の材質は、ABSまたはアルミになります。
●ヘッドエンド(RKP-2CHE)は、カードガイドの先端部のみの別売品(20個入り)です。

主要材質ヘッドエンド:ポリアミド6 ガイド:ABS/アルミ
色・外装処理ヘッドエンド:ダークオリーブグレイ ガイド:ライトオリーブグレイ/B2アルマイト
各種資料カタログ PDFファイルをダウンロード

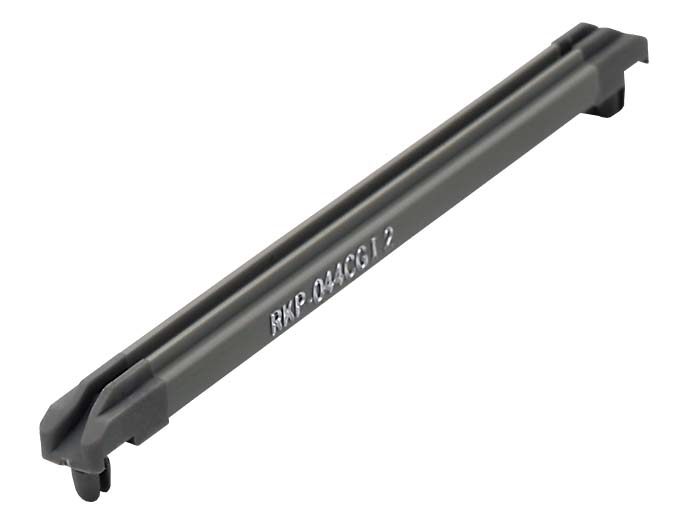

写真は 機種/シリーズの代表例 になります。

ラインナップ

※◎配送センター在庫品 ◯組立品/工場在庫品 ●受注生産品/取寄品 △在庫限り品(生産中止) ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)

外装処理
主要
材質

質量
(kg)
標準価格
(税抜)
図面ファイル
RKP-115CGI2 - 1 6物質対応 9 7.5 300.8 ライトオリーブグレイ ABS 後継:RKP-115CGI2-20 - 210 -
