アートケース VKA/VKB/VKE/VKS シリーズ

丸形、楕円形、正方形、長方形の、今までにない全く新しい外観!

●アートケースは、丸形、楕円形、正方形、長方形の形状で、今までにない新しい外観を提案します。
●上下カバーの本体と、オプションの蓋、ベースを組み合わせて多様な形状を作り出し、デザイン性と機能性に応えます。
●人間工学に基づいた設計で、壁掛け型や卓上型ケースとして最適です。
●丸形、楕円形の機種は、平面型と傾斜型の2種類をご用意しています。
●電池ボックスを取り付ける場合は、本体に格納するタイプ(単4形×2本用)と、ベースに格納するタイプ(単3形×2本用)の2種類を用意しています。
●丸形の機種は、回転かみ合わせ式の上下カバー構造により外からはビスや結合部分が見えません。必要な場合は付属の固定ねじを追加して、上下カバーの固定が可能です。
●屋内用の電子・電機機器のケース、建物管理用の信号中継・受信端末、医療用、コンピュータ周辺機器、建物保安装置等に幅広く使用できます。

主要材質ABS
色・外装処理オフホワイト/ブラック
3D PDF図面ファイルの図面2は、3DPDFとなります。
各種資料カタログ PDFファイルをダウンロード加工ご案内 PDFファイルをダウンロードサンプルご依頼方法 PDFファイルをダウンロード

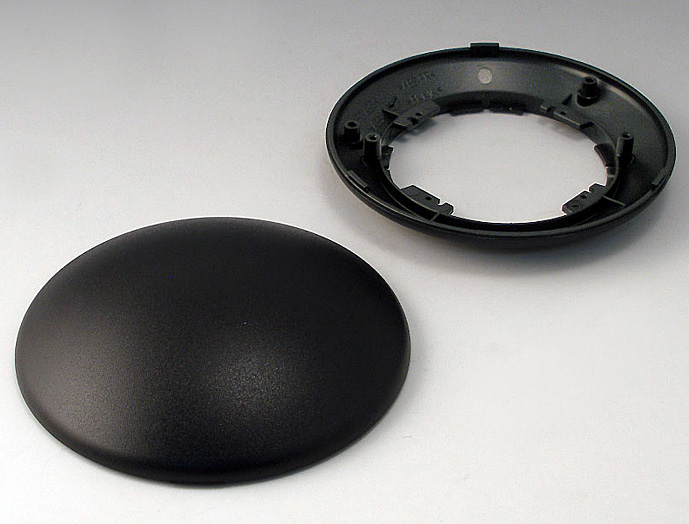

写真は 機種/シリーズの代表例 になります。
専用アクセサリー

ラインナップ

※◎配送センター在庫品 ◯組立品/工場在庫品 ●受注生産品/取寄品 △在庫限り品(生産中止) ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)

外装処理
主要
材質

質量
(kg)
標準価格
(税抜)
図面ファイル
VKA-110HL-BM 1 10物質対応 110 38 110 ブラック ABS 丸型平面型 0.045 2,720 図面1    図面2
