収納棚(棚板) RSEH シリーズ

●19インチマウントタイプの収納棚でEIA規格に準拠しています。(ただし1Uの機種は外寸は準拠していませんが、JIS規格にも取付可能です。)
●T字形の穴が空いているため、放熱効果があります。T字形の穴または長丸穴を利用すれば、機器固定ベルト(RAKBシリーズ)による簡易固定が可能です。
●ラック内へ機器等が落下しないように、後ろ側の折り曲げが上向きになっています。(RSEH-177-A0を除く)

類似製品名:棚板、台板、シェルフ、トレイ、中棚

主要材質スチール
色・外装処理ブラック(マンセルN1.0)/ホワイトグレイ(マンセル7.5Y7.4/0.8)
搭載可能質量5~25kg
規格EIA規格
各種資料カタログ PDFファイルをダウンロード取扱説明書 PDFファイルをダウンロード

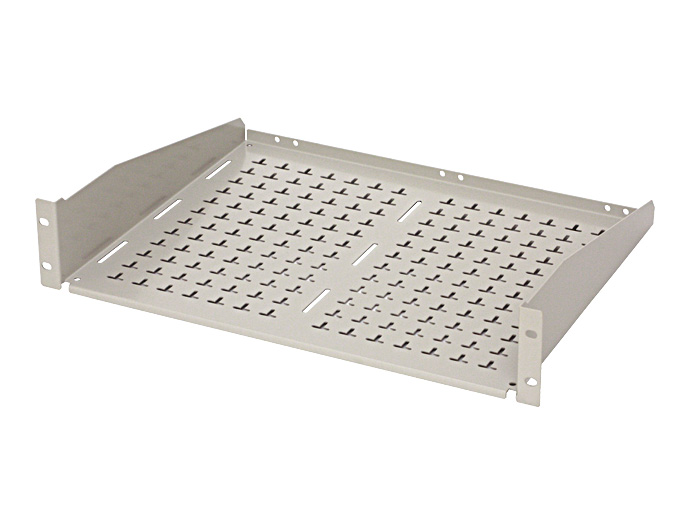

写真は 機種/シリーズの代表例 になります。

ラインナップ

※◎配送センター在庫品 ◯組立品/工場在庫品 ●受注生産品/取寄品 △在庫限り品(生産中止) ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)
19インチ
規格

外装処理
主要
材質

質量
(kg)
標準価格
(税抜)
図面ファイル
RSEH-3U35-BWG 1 10物質対応 482 132.6 350 EIA ホワイトグレイ スチール 高さ3U 2.5 7,610 図面1
