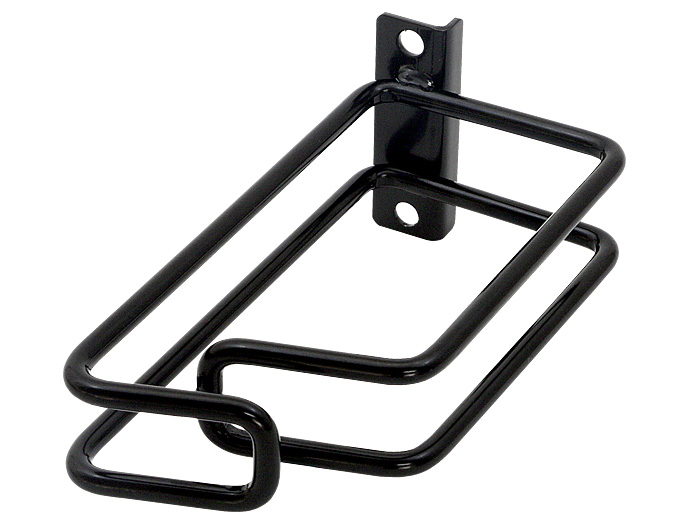

重量用ケーブルホルダー NPCHD シリーズ

●通信ケーブルをまとめて処理する場合に使用する金具です。
●多数かつ重量のあるケーブルに最適です。
●φ6の太い線材による耐荷重は、10kgです。
●線材が太いので、ケーブルホルダーの角での線痛みを防止します。
●線材が斜めに曲がっているので、ケーブルのはみ出しを防止します。
●NPCHD-0715の場合は幅700mm以上(ラックによっては695mm)、NPCHD-1118の場合は幅750mm以上のサーバーラックのパネルマウントフレームに取り付けて使用します。
●インシュロックや結束バンド(NPHLSシリーズ)などで、ケーブルの固定、ケーブルホルダーの入線口をふせぐことができます。

類似製品名:ケーブルガイド、ケーブルサポート、電源コードホルダー

主要材質スチール
色・外装処理ブラック
各種資料カタログ PDFファイルをダウンロード取扱説明書 PDFファイルをダウンロード






写真は 機種/シリーズの代表例 になります。

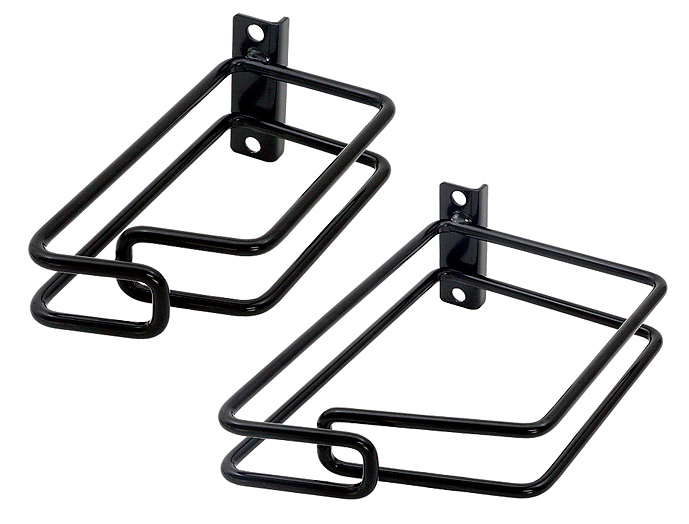

ラインナップ

※◎配送センター在庫品 ◯組立品/工場在庫品 ●受注生産品/取寄品 △在庫限り品(生産中止) ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)

外装処理
主要
材質

質量
(kg)
標準価格
(税抜)
図面ファイル
NPCHD-0715 5 6物質対応 75 63 159 ブラック スチール φ6ケーブル導入可能数約180本 0.21 6,840 図面1
